Descrição

Parâmetros técnicos

características do produto

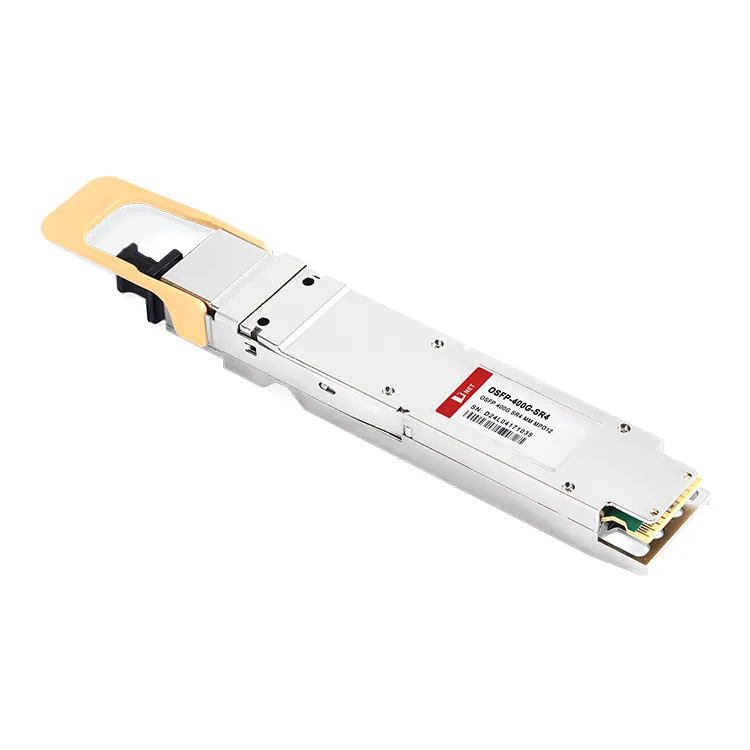

OSFP Serial Óptico Interface
●4x100G PAM4 retemporizado 400GAUI-4 interface elétrica

● Cabo óptico ativo
● Matrizes VCSEL de 4 canais e matrizes de detectores de fotos PIN de 4 canais
●Comprimento máximo do link de 60m no OM3 ou 100m no OM4

Compatível com OSFP MSA
●Fator de forma OSFP Hot Pluggable
● Em conformidade com a especificação do módulo OSFP Rev 5.0
●Em conformidade com CMIS 5.2

Apoiar Protocolo
●Compatível com IEEE 802.3db
●Compatível com IEEE 802.3ck

Baixo Consumo de energia
●Menos de 8 W na faixa de temperatura de 0 a 70 graus

Formulários

● Ethernet 400GBASE-SR4 400G
●Centro de dados

Tag: Transceptor óptico osfp sr4 mm mpo12 de 400g, fabricantes, fornecedores e fábrica de transceptores ópticos osfp sr4 mm mpo12 da China de 400g, QSFP-40G-ZR4 SFP-10G-DWDM-C21-80

Classificações máximas absolutas

Parâmetro	Símbolo	Mínimo	Máx.	Unidade
Temperatura de armazenamento	Ts	-40	85	.C
Caso Operando Temperatura	Principal	0	70	.C
Relativo Humidade (não condensação)	Direito	15	85	%
Tensão de alimentação	Vc	-0.5	3.6	V
Limite de dano do receptor, por Faixa	PRdmg	5		Dbm

Condições de operação recomendadas

Parâmetro	Símbolo	Mínimo	Máx.	Unidade
Temperatura do caso operacionaleratura	Principal	0	70	.C
Relativo Umidade (sem condensação)	Direito	15	85	%
Tensão de alimentação	Vc	3.135	3.465	V
Total Consumo de energia	Computador	-	8	W
Corrente de fornecimento por fim			2.55	A
Pedaço Avaliar	BR		425	Gbps
Comprimento da fibra em OM3 FMM			60	m
Comprimento da fibra em OM4 FMM			100	m
I2C Relógio Frequência	0		400	Khz

Notas:

1. Sob condição de tensão de alimentação operacional de 3,465 V e temperatura da caixa de 70 graus

Interface óptica do transmissor

Parâmetro		Símbolo	Mínimo	Típica	Máx.	Unidade
Taxa de dados por faixa		DR		53.125		GBD-Dólar
Formato de modulação			PAM4
Comprimento de onda central1		λ	840	860	868	nm
Largura espectral RMS		σ			0.6	Nm
Potência média de lançamento, cada pista		Pavão	-4.6		4	Dbm
Potência óptica OMA, cada pista, máx.		POMA	3.5			Dbm
OMAexterno, cada faixa min	máx. (TECQ, TDECQ)<1.8 dB		máx [-2.6 , máx(TECQ,TECQ) –4.4]			Dbm
OMAexterno, cada faixa min	1,8 < máx. (TECQ, TDECQ) < 4,4 dB		máx [-2.6 , máx(TECQ,TECQ) –4.4]			Dbm
Transmissor e dispersão do fechamento do olho (TDECQ), cada faixa		TDECQ			4.4	Db
Fechamento do olho do transmissor para PAM4 (TECQ), cada faixa		TECQ			4.4	Db
Taxa de extinção		Pronto-Socorro	2.5			Db
Excursão de potência do transmissor, cada faixa					2.3	Dbm
Tolerância de perda de retorno óptico		OULT			14	Db
Potência óptica para TX DESATIVADO					-30	Dbm
Fluxb2 circundado			Maior ou igual a 86% a 19 um Menor ou igual a 30% a 4,5 um
Fluxb2 circundado			Maior ou igual a 86% a 19 um Menor ou igual a 30% a 4,5 um

Notas:

1. Definido de acordo com o desempenho do laser utilizado.

2. Medido em fibra tipo A1a.2 ou tipo A1a.3, ou A1a.4, 50 um, de acordo com IEC 61280-1-4

Interface óptica do receptor

Parâmetro		Símbolo	Mínimo	Típica	Máx.	Unidade
Taxa de dados por faixa		BR		53.125		Deus
Formato de modulação			PAM4
Comprimento de onda central1		λ	842	885	948	Nm
Limite de dano			5			Dbm
Potência média de recepção, cada faixa			-6.4		4	Dbm
Receber energia, cada faixa (OMAouter)						dBm
Refletância do receptor		Rr				Db
Sensibilidade do receptor, cada faixa1			RS=máx. (-4.6, TECQ –6.4)			Dbm
Sensibilidade do receptor estressada, cada faixa					-2	Dbm
Tx LOS	Afirmar		-15			Dbm
	Desafirmar				-7.5	Dbm
	Histerese		0.5		5	Db

Notas:

1. A sensibilidade do receptor é informativa e é definida para um transmissor com um valor de TECQ. Medido com sinal de teste de conformidade em TP3 para BER=2.4E-4 Pré-FEC.

Informações sobre pedidos

Número da peça	Descrição
OSFP-400G-SR4	400G OSFP SR4% 2cMPO12% 2c100m% 2c 850nm% 2cMMF

Perguntas frequentes

P: Que tipo de conectores o 400G OSFP SR4 usa?

R: O OSFP SR4 de 400G usa conectores de fibra MPO/MTP, o que oferece maior densidade e tempos de instalação mais rápidos.

P: Que tipo de taxas de dados o 400G OSFP SR4 pode suportar?

R: O 400G OSFP SR4 pode suportar uma variedade de taxas de dados, incluindo 400G Ethernet, 200G Ethernet e 100G Ethernet. Isso o torna versátil e adaptável a uma variedade de requisitos de rede.
