Descrição

Parâmetros técnicos

Aplicativos

● Ethernet 10GBASE-ZR/ZW
● SONET OC-192/SDH STM-64
● Canal de fibra 10G
● OTN OTU2e

Detalhes do produto

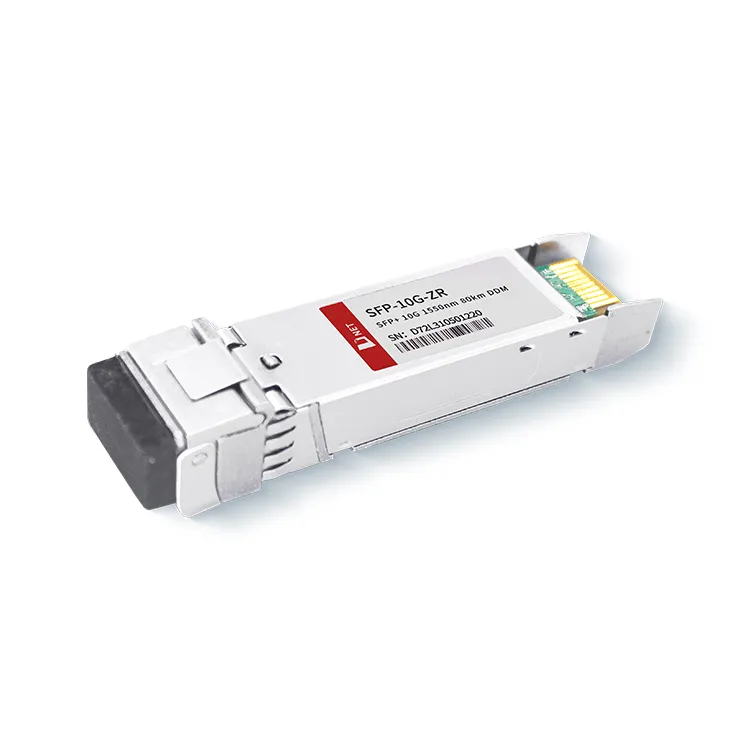

O módulo transceptor 10G SFP+ ZR 80KM da D-NET converte um fluxo de dados elétricos seriais de 10 Gb/s em um sinal de saída óptico de 10 Gb/s e vice-versa, convertendo um sinal de entrada óptico de 10 Gb/s de volta em dados elétricos seriais de 10 Gb/s fluxo. O módulo segue o formato SFP totalmente compatível, oferecendo capacidade de conexão automática, facilitando atualizações fáceis para portas ópticas e garantindo baixas emissões de interferência eletromagnética (EMI).

Tag: Módulo transceptor SFP+10G ZR 1550nm 80km, China SFP+10Módulo transceptor G ZR 1550nm 80km fabricantes, fornecedores, fábrica, 10g SFP+ Transceptor, Rede-intensiva em largura de banda SFP+ Transceptor, Transceptor de SFP+ Fácil de Instalar, Path não gerenciado SFP+ Transceptor, transceptor de rede intensiva de dados intensiva, Transceptor SFP+ de Auto-teste

Avaliações Máximas Absolutas

Parâmetro		Símbolo	Mínimo.	Típico	Máx..	Unidade
Temperatura de armazenamento		T_S	-40		+85	grau
Temperatura operacional da caixa	Comercial	T_A	0		70	grau
Temperatura operacional da caixa	Industrial	T_A
Tensão máxima de alimentação		Vcc	-0.5		4	V
Umidade relativa		RH	0		85	%

Características Elétricas

(TOP=0 a 70 graus, VCC=30,135 a 3,465 Volts)

Parâmetro	Símbolo	Mínimo.	Típico	Máx..	Unidade	Observação
Tensão de alimentação	Vcc	3.135		3.465	V
Corrente de fornecimento	Icc			500	mA
Consumo de energia	P			1.8	W
Seção do Transmissor
Impedância diferencial de entrada	R_em		100		Ω	1
Tolerância de tensão CC de terminação única de entrada Tx (Ref VeeT)	V	-0.3		4	V
Oscilação diferencial da tensão de entrada	Vin, pp	180		700	mV	2
Tensão de desativação de transmissão	V_D	2		Vcc	V	3
Tensão de habilitação de transmissão	V_PT	Vee		Vê+0.8	V
Seção do receptor
Tolerância de tensão de saída de terminação única	V	-0.3		4	V
Tensão diferencial de saída Rx	Vô	300		850	mV
Tempo de subida e descida da saída Rx	Tr/Tf	30			obs:	4
Falha de LOS	V_{Falha de LOS}	2		Vcc_HOSPEDAR	V	5
LOS Normal	V_{Norma LOS}	Vee		Vê+0.8	V	5

Parâmetros ópticos

(TOP=0 a 70 graus, VCC=30,135 a 3,465 Volts)

Parâmetro	Símbolo	Mínimo.	Típico	Máx..	Unidade	Observação
Seção do Transmissor
Comprimento de onda central	λt	1530	1550	1565	nm
largura espectral	△λ			0.3	nm
Potência óptica média	Pavimentação	0		+5	dBm	1
Potência óptica OMA	Poma	-2.1			dBm
Laser desligado	Poff			-30	dBm
Taxa de extinção	pronto-socorro	8.2			dB
Penalidade por Dispersão do Transmissor	TDP			3.0	dB	2
Ruído de intensidade relativa	Rin			-128	dB/Hz	3
Tolerância à perda de retorno óptico		21			dB
Seção do receptor
Comprimento de onda central	λr	1260		1600	nm
Sensibilidade do receptor	Sen			-23	dBm	4
Sensibilidade ao Estresse (OMA)	Sen_ST			-21	dBm	4
Los Assert	LOS_A	-34		-	dBm
Sobremesa	LOS_D			-24	dBm
A histerese	LOS_H	0.5			dB
Sobrecarga	Sentado	-7			dBm	5
Refletância do receptor	Rrx			-26	dB

Observação
1. Reflexão de 12dB.
2. Os valores de potência média são apenas informativos, de acordo com IEEE802.3ae.
3. O valor do TWDP exige que a placa host seja compatível com-8431SFF. O TWDP é calculado usando o código Matlab fornecido na cláusula 68.6.6.2 do IEEE802.3ae.

Informações sobre pedidos

Número da peça	Descrição
SFP-10G-ZR	Módulo transceptor 10G SFP+ ZR 80KM, Hot Pluggable, Duplex LC, +3.3V, 1550nm EML&APD, modo único

Perguntas frequentes

1. Qual é o alcance do 10G ZR?
R: Para 10G 80KM, a potência de saída óptica e o comprimento de onda de 1550nm (1550nm) são verificados em analisadores de espectro óptico. O alcance máximo de 80 km em cabo de fibra monomodo SMF real (não simulado).

2. Qual é a diferença entre SFP ER e ZR?
R: SFP-10G-ER atinge uma distância de transmissão de até 40 km por meio de fibra óptica monomodo. O SFP-10G-ZR tem um comprimento de onda de 1550 nm, suporta uma distância de transmissão de até 80 km em uma fibra monomodo padrão e é amplamente utilizado em Ethernet 10GBASE-ZR/ZW e canal de fibra 10G.

3. Qual é a faixa de potência de transmissão óptica para 10G ZR SFP?
R: A potência máxima de transmissão óptica do módulo 10G 80KM 1550nm da D-NET é de 4,0 dBm e a mínima é de 0 dBm.
