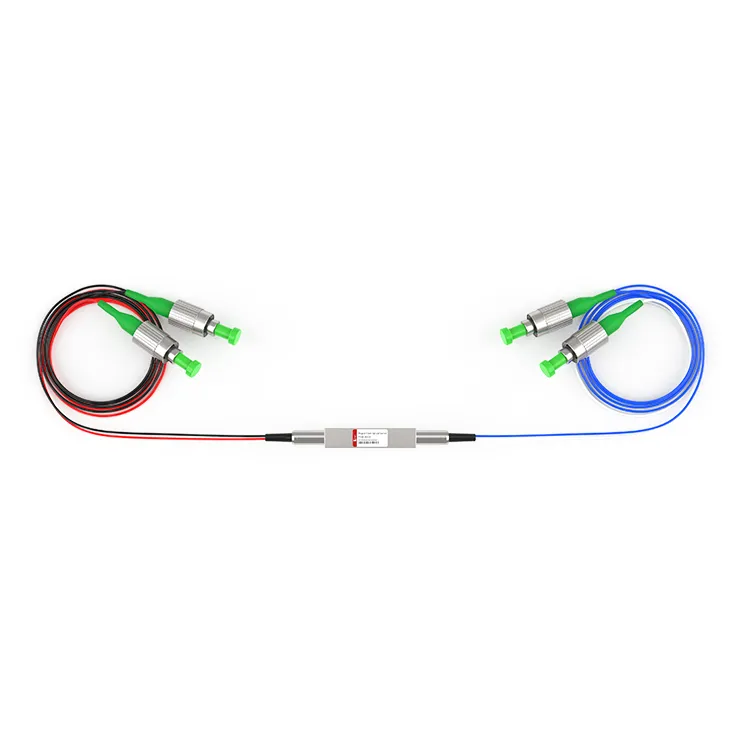

Interruptor magneto-óptico M2x2

Interruptor Magneto-Óptico M2x2
O M2X2 Magneto-Optical Switch tem uma configuração não mecânica e é ativado por sinais de controle elétrico. O switch tem baixa perda de inserção e menos de 1,2 dB, o que garante a qualidade de transmissão e estabilidade do sinal óptico e melhora o desempenho do sistema de comunicação óptica.

Enviar inquérito

Descrição

Parâmetros técnicos

Detalhes do produto

O Magneto-Optical Switch é amplamente utilizado em equipamentos aeroespaciais, sistemas de monitoramento e detecção de sistemas, com modo de travamento extremamente estável e alta confiabilidade. A D-NET é uma fábrica especializada em pesquisa e desenvolvimento, produção e vendas de equipamentos e dispositivos de comunicação de fibra óptica, que podem fornecer serviços OEM, e os magneto-optical switches podem suportar produção personalizada.

Tag: interruptor magneto-óptico m2x2, fabricantes, fornecedores e fábrica de interruptores magneto-ópticos m2x2 da China

Especificações de performance

Parâmetros	Unidade	Especificações
Faixa de comprimento de onda	Nm	1520 ~ 1580
Teste de comprimento de onda	Nm	1550
Perda de inserção^{1, 2}	dB	Menor ou igual a 1,2
TDL	Db	Menor ou igual a 0.30
PDL	Db	Menor ou igual a 0.20
Perda de retorno	dB	Maior ou igual a 50
Diafonia	Db	Bidirecional Maior ou igual a 20
Diafonia	Db	Unidirecional Maior ou igual a 35
Repetibilidade	Db	Menor ou igual a ±0.01
Tempo de comutação	nós	Menor ou igual a 100
Duração do pulso	nós	Maior ou igual a 200
Durabilidade	Ciclos	Maior ou igual a 10 bilhões
Tipo de interruptor	N / D	Travando
Corrente de operação	mamã	Menor ou igual a 200
Potência Óptica Máxima	Mw	Menor ou igual a 500
Temperatura de operação	grau	-5 ~ +70
Temperatura de armazenamento	grau	-40 ~ +85
Dimensão	milímetros	(L)34.0×(W)7.5×(H)7.5 ±0.2

Observação
1. Teste em temperatura ambiente e SOP.
2. Excluindo conectores, 0.2dB para conectores de um par.

Dimensões mecânicas (unidade: mm)

Acionamento elétrico

Diagrama Funcional

Informações sobre pedidos

FSW-M2x2-□-□-□-□-□-□-□

- □

Tipo de interruptor

Tipo de fibra

Tensão

Comprimento de onda

TuboTipo

Fibra Comprimento

Conector

B: Bidirecional

U: Unidirecional

SM: SM, 9/125

X: Outros

2.5:

2.5V

5.0

5.0V

1550: 1550 nm

X: Outros

250% 3a 250um

900% 3a 900um

X: Outros

05: 0,5 m±5 cm

10: 1,0 m±5 cm

X: Outros

OO: Nenhum

FC: FC/PC

FA: FC/APC

SC: SC/PC

África do Sul: SC/APC

LC: LC/PC

X: Outros

Perguntas frequentes

P: Qual é a diferença entre o interruptor magneto-óptico M2X2 e outros interruptores ópticos?

R: O interruptor magneto-óptico usa um campo magnético para ajustar a comutação do caminho óptico e tem um princípio de operação e desempenho diferentes de outros tipos de interruptores ópticos, como interruptores mecânicos ou interruptores eletro-ópticos.

P: O interruptor magneto-óptico M2X2 suporta operação multimodo?

R: Os interruptores magneto-ópticos 2X2 geralmente suportam operação multimodo, adequados para diferentes modos de requisitos de transmissão de fibra. Os interruptores magneto-ópticos D-NET podem suportar personalização.
