Serviço de switch óptico mecânico da D-net
●Assistência de compatibilidade:A D-NET oferece serviços de compatibilidade para garantir que os módulos ópticos sejam compatíveis com equipamentos dos principais fabricantes.
●Serviços Personalizados:A D-NET oferece opções de personalização OEM para seus produtos. Mediante solicitação, os clientes podem ter etiquetas de logotipo coloridas adaptadas às suas necessidades.
●Período de entrega padrão:3 dias
● Amplas soluções de remessa:A D-NET colabora com empresas de courier altamente conceituadas, como SF, FedEx, DHL, UPS e outras, para garantir serviços de remessa confiáveis.
Características
● Perda mínima durante a inserção
● Qualidade de sinal estável
● Troca rápida
● Ampla cobertura de comprimento de onda
● Eficiência energética
● Design durável e compacto
Aplicativos
● Teste e monitoramento de rede
● Redundância de rede de fibra óptica
● Roteamento de sinal óptico

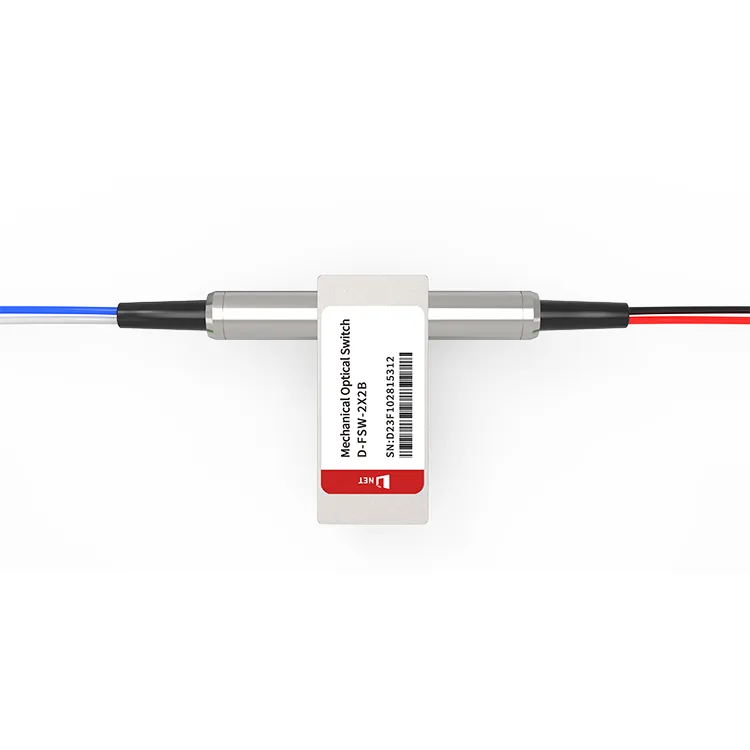

Tag: Interruptor óptico mecânico 2X2 OPTO, China Fabricantes, fornecedores, fábrica de interruptor óptico mecânico 2X2 OPTO, Interruptor óptico mecânico
Especificações
|
Comprimento de onda operacional |
1260~1620nm (SM) 850nm (milímetro) |
Perda de inserção |
Menor ou igual a 1.0dB |
|
Perda Dependente do Comprimento de Onda |
Menor ou igual a 0,25dB |
Perda Dependente de Polarização |
Menor ou igual a 0,05dB |
|
Perda Dependente da Temperatura |
Menor ou igual a 0,20dB |
Perda de retorno |
SM Maior ou igual a 50dB MM Maior ou igual a 30dB |
|
Conversa cruzada |
SM Maior ou igual a 55dB MM Maior ou igual a 35dB |
Tempo de troca |
Menor ou igual a 8ms |
|
Repetibilidade |
Menor ou igual a ±0.02dB |
Durabilidade |
Maior ou igual a 107 vezes |
|
Tensão operacional |
3 ou 5V |
Tipo de interruptor |
Sem travamento/travamento |
|
Temperatura operacional |
－20~+70 graus |
Temperatura de armazenamento |
－40~+85 graus |
|
Potência óptica |
Menor ou igual a 500mW |
Dimensão |
27.0C×12.0L×8,2A mm |
Configurações de pinos
|
Tipo |
Rota Óptica |
Acionamento elétrico |
Sensor de estado |
||||||
|
2×2B |
Pino 1 |
Pino 5 |
Pino 6 |
Pino 10 |
Fixar 2-3 |
Fixar 3-4 |
Fixar 7-8 |
Fixar 8-9 |
|
|
Travamento |
P1-P3 |
-- |
-- |
GND |
V＋ |
Fechar |
Abrir |
Abrir |
Fechar |
|
P1-P4,P2-P3 |
V＋ |
GND |
-- |
-- |
Abrir |
Fechar |
Fechar |
Abrir |
|
|
Sem travamento |
P1-P3 |
-- |
-- |
-- |
-- |
Fechar |
Abrir |
Abrir |
Fechar |
|
P1-P4,P2-P3 |
V＋ |
-- |
-- |
GND |
Abrir |
Fechar |
Fechar |
Abrir |
|
Dimensões Mecânicas (Unidade:mm)
Rota Óptica
Informações sobre pedidos
|
PTS |
-2X2B- |
-Comprimento de onda- |
-Tipo de interruptor- |
-Tensão- |
-Tipo de fibra- |
-Pacote- |
-Comprimento da fibra- |
-Conector- |
|
1060＝1 C＋L＝2 1310＝3 1410＝4 1550＝5 650＝6 780＝7 1260-1610=A 1310/1550＝9 850=8 Especial＝0 |
Travamento＝1 Sem travamento＝2 MINI Travamento＝3 MINI sem travamento＝4 Especial＝0 |
3V=3 5V=5 Especial＝0 |
SM28=1 50/125=5 62.5/125=6 Especial＝0 |
Fibra nua=1 Tubo de 900um=3 Especial＝0 |
0.25m=1 0.5m=2 1.0m=3 Especial＝0 |
Nenhum=1 FC/PC=2 FC/APC=3 SC/PC=4 SC/APC=5 ST/PC=6 LC/PC=7 LCD duplex=8 Especial＝0 |
Perguntas frequentes
1. O que é chave de bypass óptico?
R: Um comutador de bypass óptico, alternativamente chamado de módulo ou unidade de bypass óptico, serve como um dispositivo crucial nas redes ópticas. No caso de falha ou queda de energia, ele redireciona o tráfego de rede para manter a conectividade ininterrupta. Este dispositivo incorpora um mecanismo à prova de falhas que ignora automaticamente qualquer componente de rede com falha.
2. O que é bypass óptico?
R: Em aplicações de missão crítica onde o tempo de atividade e a confiabilidade da rede são fundamentais, a capacidade de bypass de um switch de bypass óptico é indispensável. Ao redirecionar rapidamente o tráfego em caso de falha, minimiza interrupções de serviço, protege contra perda de dados e garante a continuidade de serviços essenciais.
3. Como funciona o interruptor óptico-mecânico
R: Um interruptor mecânico óptico usa fibras móveis ou espelhos para redirecionar os sinais de luz. Ele os move fisicamente para estabelecer ou interromper conexões. No modo "bypass", conecta duas portas diretamente. No modo "não-bypass", ele redireciona os sinais para um caminho alternativo, como outra rota de rede ou dispositivo de diagnóstico.
