Descrição

Parâmetros técnicos

Recursos do produto

●Compatível com QSFP-DD MSA
●Design MUX/DEMUX de 4 pistas CWDM
●100G Lambda MSA 400G-FR4 compatível com especificação
●Consumo máximo de energia 10W
●Transmissão de até 2 km em fibra monomodo (SMF) com FEC
●Fonte de alimentação única +3.3V

●Conector LC duplex
●Reclamação RoHS

Aplicativos

●Ethernet 400G BASE-FR4
●Interconexão de data center

●Interconexão InfiniBand
●Rede Empresarial

Tag: Transceptor óptico 400g qsfp-dd fr4 2km, China 400g qsfp-dd fr4 2km transceptor óptico fabricantes, fornecedores, fábrica, QSFP-40G-ER4 SFP-1G-ER SFP-10G-BIDI-1490-80 QSFP-40G-ZR4 SFP-10G-er

Avaliações Máximas Absolutas

Parâmetro	Símbolo	Mínimo	Máx.	Unidades
Temperatura de armazenamento Ranjo	Tsrg	-40	+85	grau
Tensão de alimentação	Vcc	0	4	V
Relativo Umidade	RH	10% para 90% sem condensação

Condições operacionais recomendadas

Parâmetro	Símbolo	Mínimo	Máx.	Unidades
Temperatura de armazenamento Ranjo	Tsrg	-40	+85	grau
Tensão de alimentação	Vcc	0	4	V
Relativo Umidade	RH	10% para 90% sem condensação

Especificações ópticas do transmissor

Transmissor Parâmetro	Faixa	Mínimo		Típico		Máx.		Unidades
Potência média de lançamento por pista		-3.3				3.5		dBm
Potência média total de lançamento						9.3		dBm
Modulação óptica Dutter Amplitude (OMA externa), cada pista		-0.3				3.7		dBm
Diferença no poder de lançamento entre qualquer duas pistas (OMA exterior)						4			dB
Potência média de lançamento por pista @TX estado desligado						-20			dBm
Lançamento de energia no OMA externo menos TDECQ, cada pista para ER maior ou igual a 4,5dB para pronto-socorro<4.5dB	-1.7 -1.6			dBm
Fechamento ocular do transmissor e dispersão para PAM4, cada pista					3.4		dB
Taxa de extinção			3.5				dB
Ruído de intensidade relativa (OMA)					-136		dB/Hz
Ração de supressão de modo lateral (SMSR)			30				dB
Tolerância à perda de retorno óptico					17.1		dB
Refletância do Transmissor					-26		dB
Precisão do monitoramento da potência de saída do transmissor			-3		3		dB
TDECQ-10*log10(Ceq), cada pista					3.4		dB
Tempo de transição do transmissor					17		obs:

Especificações elétricas de alta velocidade

Parâmetro	Mínimo	Típico	Máx.	Unidades Notas
Características de saída elétrica do receptor no TP4
Taxa de sinalização por faixa		26.5625		GBd
Saída de modo comum CA tensão (RMS)			17.5	mV
Tensão de saída diferencial pico a pico			900	mV
ESMW próximo ao final (simetria ocular largura da máscara)		0.265		IU
Altura do olho próximo, diferencial	70			mV
ESMW extremo (simetria ocular largura da máscara)		0.2		IU
Altura do olho extremo, diferencial	30			mV
Proporção ISl do pré-cursor de extremidade distante	-4.5		2.5	%
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GHz
Comum ao modo diferencial	22-20(f/25.78)			dB	0.01-12.89 GHz
Comum ao modo diferencial	15-6registro 10 (f/25.78)			dB	12.89-19 GHz
Incompatibilidade de terminação diferencial			10	%
Tempo de transição (mínimo, 20% a 80%)	9.5			obs:
Tensão de modo comum CC	-350		2850	mV
Transmissor elétrico característica de entradas no TP1
Taxa de sinalização, por faixa		26.5625		GBd
Tolerância diferencial de tensão de entrada pk-pk	900			mV
	9.5-0.37f			dB	0.01-8GHz
	4.75-7.4log 10 (f/14)			dB	8-19 GHz
	22-20(f/25.78)			dB	0.01-12.89 GHz
	15-6registro 10 (f/25.78)			dB	12.89-19 GHz
Incompatibilidade de terminação diferencial			10	%
Teste de entrada estressada do módulo	Por seção 120E.3.4.1 IEEE802.3bs
Faixa de tolerância de tensão de terminação única	-0.4		3.3	V
Tensão de modo comum	-350		2850	mV

Informações sobre pedidos

Número da peça	Descrição

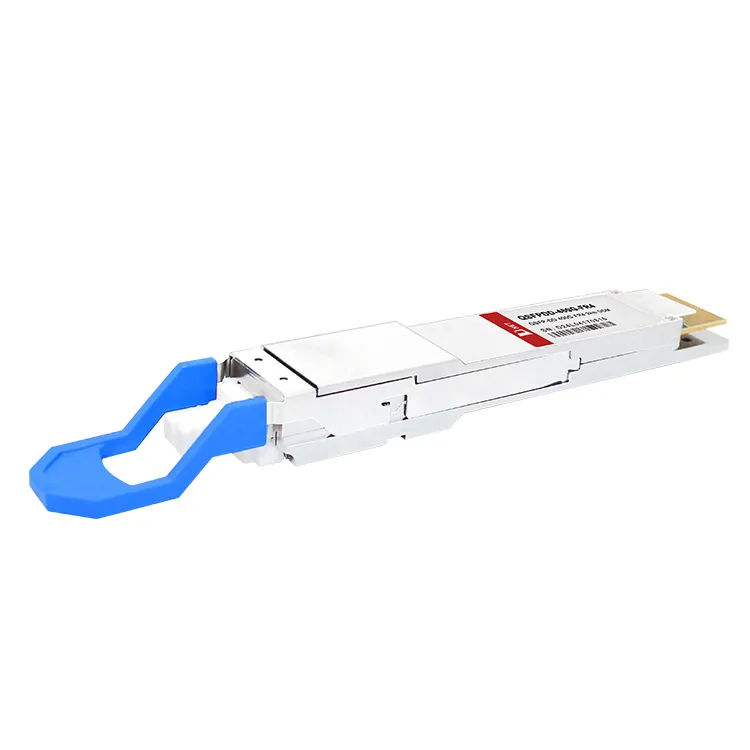

QDD-400G-FR4	Transceptor óptico 400G QSFP-DD FR4

Perguntas frequentes

P: O 400G QSFP-DD FR4 suporta hot-plugging?

R: Sim, 400G QSFP-DD FR4 suporta hot-plugging, o que significa que ele pode ser desconectado e reconectado enquanto o sistema ainda está em execução sem causar nenhum dano ao módulo ou ao sistema.

P: Até que ponto o 400G QSFP-DD FR4 pode transmitir dados?

R: A capacidade de distância de transmissão de um QSFP-DD FR4 400G varia de acordo com o tipo de cabo de fibra óptica empregado, mas geralmente suporta distâncias de até 2 quilômetros.

P: Como o 400G QSFP-DD FR4 é transmitido?

R: O módulo converte 8 canais de dados de entrada elétrica de 50 Gb/s (PAM4) em 4 canais de sinais ópticos CWDM e os multiplexa em um único canal para transmissão óptica de 400 Gb/s. Entrada óptica de 400 Gb/s em 4 canais de sinais ópticos CWDM e os converte em 8 canais de dados de saída elétrica de 50 Gb/s (PAM4).
