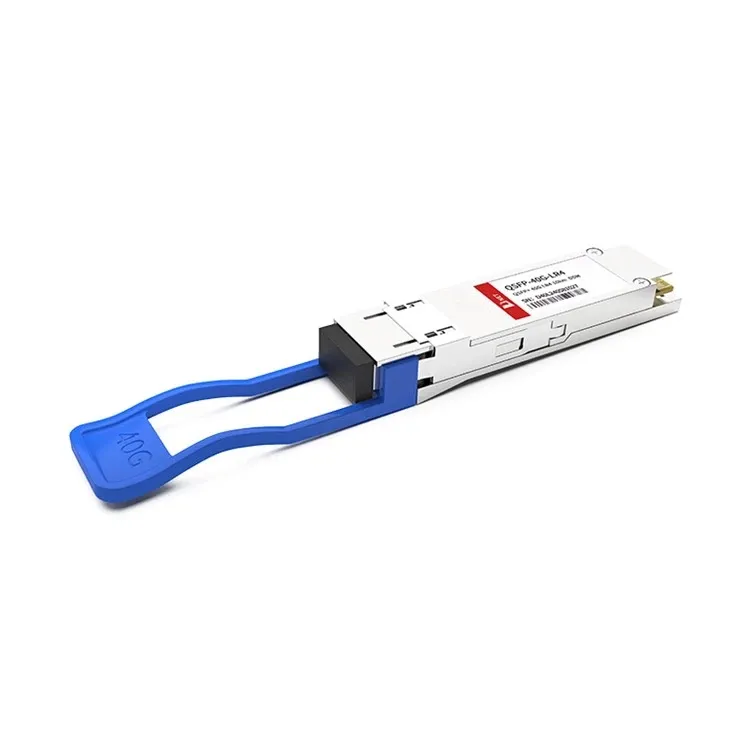

O QSFP-40G-LR4 da D-Net fornece quatro canais independentes de transmissão e recepção, cada um com largura de banda de 10 Gbps. O módulo óptico 40G LR4 necessita de multiplexação interna (MUX) ou demultiplexação (DEMUX) do sinal óptico para facilitar a transmissão do sinal de quatro canais através de uma fibra monomodo.

Tag: Módulo transceptor QSFP+ 40G LR4 10KM, China QSFP+ 40G LR4 10Fabricantes, fornecedores, fábrica de módulos transceptores KM, QSFP-40G-ER4, QSFP-40G-IR4, QSFP-40G-LR4, QSFP-40G-SR4, QSFP-40G-ZR4

Avaliações Máximas Absolutas

Parâmetro	Símbolo	Min.	Típico	Máx.	Unidade
Temperatura de armazenamento	TS	-40		+85	grau
Tensão de alimentação	VCCT, R	-0.5		4	V
Umidade relativa	RH	0		85	%

Ambiente operacional recomendado

Parâmetro	Símbolo	Min.	Típico	Máx.	Unidade
Temperatura operacional da caixa	TC	0		+70	grau
Tensão de alimentação	VCCT, R	+3.13	3.3	+3.47	V
Corrente de fornecimento	TPI			900	mamã
Dissipação de energia	DP			3	W

Características Elétricas

(TOP=0 a 70 graus, VCC=30,13 a 3,47 Volts)

Parâmetro	Símbolo	Mínimo	Tipo	Máx.	Unidade	Observação
Taxa de dados por canal		-	10.3125	11.2	Gbps
Consumo de energia		-	2.5	3.5	W
Corrente de fornecimento	Icc		0.75	1	A
Tensão de E/S de controle alta	VIH	2		Vcc	V
Transmissor
Tolerância de tensão de saída de terminação única		0.3		4	V	1
Tolerância de tensão de modo comum		15			Mv
Tensão diferencial de entrada de transmissão	VI	150		1200	Mv
Tremulação de entrada dependente de dados
Tremulação de entrada dependente de dados
Receptor
Tolerância de tensão de saída de terminação única		0.3		4	V
Tensão diferencial de saída Rx	Vô	370	600	950	Mv
Tensão de aumento e queda de saída Rx	Tr/Tf			35	obs:	1
Tremor total	TJ		0.3		IU

Observação: 20-80%

Parâmetros ópticos

(TOP {{0}} a 70 graus, VCC=3,0 a 3,6 Volts)

(TDP), cada pista
TDP, cada faixa	TDP			2.3	Db
Taxa de extinção	pronto-socorro	3.5	-	-	Db
Definição da máscara ocular do transmissor {X1, X2, X3, Y1, Y2, Y3}		{0.25, 0.4, 0.45, 0.25, 0.28, 0.4}
Tolerância à perda de retorno óptico		-	-	20	Db
Transmissor médio de desligamento de inicialização, cada pista	Poff			-30	dBm
Ruído de intensidade relativa	Rin			-128	dB/Hz	1
Tolerância à perda de retorno óptico		-	-	12	dB
Receptor
Limite de dano	Thd	5			Dbm	1
Potência média na entrada do receptor, cada pista	R	-14		3	Dbm
Receba frequência de corte superior elétrica de 3dB, cada faixa				12.3	Ghz
Precisão RSSI
Refletância do receptor
Potência do receptor (OMA), cada pista		-	-	3.5	Dbm
Receba frequência de corte superior elétrica de 3dB, cada pista				12.3	Ghz
LOS De-Assert	PERDIDO			-15	Dbm
Afirmação LOS	LOSA	-25			Dbm
Histerese LOS	PERDIDO	0.5			Db

Nota: Reflexão de 12dB

Parâmetro	Símbolo	Mínimo	Tipo	Máx.	Unidade	Ref.
Transmissor
Atribuição de comprimento de onda	L0	1264.5	1271	1277.5	Nm
	L1	1284.5	1291	1297.5	Nm

	L3	1324.5	1331	1337.5	nm
Taxa de supressão de modo lateral	SMSR	30	-	-	Db
Potência média total de lançamento	PORTUGAL	-	-	4	Dbm
Potência média de lançamento, cada pista		-6	-	1	Dbm
Diferença na potência de lançamento entre quaisquer duas pistas (OMA)		-		4	Db
Amplitude de modulação óptica, cada pista	OMA	-5		+2	Dbm
Potência de lançamento em OMA menos penalidade de transmissor e dispersão		-5	-		Dbm

Informações sobre pedidos

Número da peça	Descrição
QSFP-40G-LR4	Transceptor QSFP+ de 40 Gb/s 10 km Hot Pluggable, conector LC duplex, modo único

Perguntas frequentes

1. O que é 40GBASE-LR4?

O 40G-LR4 atende ao padrão IEEE 802.3ba 40GBASE-LR4, usando um conector LC duplex, e pode transmitir por uma longa distância de até 10 km através de uma fibra óptica monomodo.

2. Qual é o alcance do QSFP LR4?

D-net 40G-LR4 tem quatro canais CWDM. Os comprimentos de onda centrais dos 4 canais CWDM são 1271, 1291, 1311 e 1331 nm como membros da grade de comprimento de onda CWDM definida em ITU-T G694.2.

3. Qual é a diferença entre 40GBASE-SR4 e 40GBASE LR4?

O 40G-SR 4 é usado para transmissão de curta distância, enquanto o 40G-LR4 é usado em aplicações multimodo, para transmissão de dados de longa distância.
