O módulo 10G LR 10KM da D-NET é compatível com os padrões SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-LR. Opera em um comprimento de onda de 1310 nm, uma frequência comumente empregada em comunicações ópticas de longo alcance. O módulo segue o formato SFP totalmente compatível, oferecendo capacidade de conexão automática, facilitando atualizações diretas para portas ópticas e garantindo baixas emissões de interferência eletromagnética (EMI).

Tag: Módulo transceptor SFP+ 10G LR 10km, China SFP+ 10Módulo transceptor G LR 10km fabricantes, fornecedores, fábrica, 10g SFP+ Transceptor, Caminho de migração SFP+ Transceptor, Caminho de confiabilidade SFP+ Transceptor, Rede de reposição SFP+ Transceptor, Transceptor SFP+ de Auto-teste, SFP-10G-LR

Avaliações Máximas Absolutas

Parâmetro		Símbolo	Mínimo.	Típico	Máx..	Unidade
Temperatura de armazenamento		T_S	-40		+85	grau
Temperatura operacional da caixa	Comercial	T_A	0		70	grau
Temperatura operacional da caixa	Industrial		-40		+85	grau
Tensão máxima de alimentação		Vcc	-0.5		4	V
Umidade relativa		RH	0		85	%

Características Elétricas

Parâmetro	Símbolo	Mínimo.	Típico	Máx..	Unidade	Observação
Tensão de alimentação	Vcc	3.135		3.465	V
Corrente de fornecimento	Icc			430	mA
Consumo de energia	P			1.5	W
Seção do Transmissor
Impedância diferencial de entrada	R_em		100		Ω	1
Tolerância de tensão CC de terminação única de entrada Tx (Ref VeeT)	V	-0.3		4	V
Oscilação diferencial da tensão de entrada	Vin, pp	180		700	mV	2
Tensão de desativação de transmissão	V_D	2		Vcc	V	3
Tensão de habilitação de transmissão	V_PT	Vee		Vê+0.8	V
Seção do receptor
Tolerância de tensão de saída de terminação única	V	-0.3		4	V
Tensão diferencial de saída Rx	Vô	300		850	mV
Tempo de subida e descida da saída Rx	Tr/Tf	30			obs:	4
Falha de LOS	V_{Falha de LOS}	2		Vcc_HOSPEDAR	V	5
LOS Normal	V_{Norma LOS}	Vee		Vê+0.8	V	5

Observação
1. A entrada termina em 100 ohms.
2. Conecte-se diretamente ao pino de entrada de dados TX. Acoplamento AC do pino ao IC do driver do laser.
3. LOS é uma saída de coletor aberto. Os 4,7k-10kΩ devem ser abertos na placa host. A operação é lógica 0 e a perda de sinal é lógica 1. A tensão máxima de pull-up é 5,5V.
4. Ultrassom com OC-192 / SDH.
5. Ethernet 10GBASE-LR/LW.

Parâmetros ópticos

Parâmetro	Símbolo	Mínimo.	Típico	Máx..	Unidade	Observação
Seção do Transmissor
Comprimento de onda central	λt	1290	1310	1330	nm
largura espectral	△λ			1	nm
Potência óptica média	Pavimentação	-8.2		0.5	dBm	1
Potência óptica OMA	Poma	-5.2			dBm
Laser desligado	Poff			-30	dBm
Taxa de extinção	pronto-socorro	3.5			dB	7
Taxa de extinção	pronto-socorro	6			dB	6
Penalidade por Dispersão do Transmissor	TDP			3.2	dB	2
Ruído de intensidade relativa	Rin			-128	dB/Hz	3
Tolerância à perda de retorno óptico		20			dB
Seção do receptor
Comprimento de onda central	λr	1260		1355	nm
Sensibilidade do receptor	Sen			-14.5	dBm	4,7
Sensibilidade do receptor	Sen			-14.5	dBm	4,6
Sensibilidade ao Estresse (OMA)	Sen_ST			-10.3	dBm	4
Los Assert	LOS_A	-25		-	dBm
Sobremesa	LOS_D			-15	dBm
A histerese	LOS_H	0.5			dB
Sobrecarga	Sentado	0			dBm	5
Refletância do receptor	Rrx			-12	dB

Observação
1. Condições de teste do receptor de estresse de acordo com IEEE802.3ae. O teste CSRS exige que as placas de circuito host atendam aos padrões SFF-8431.
2. A sobrecarga do receptor conforme especificado no OMA e sob as piores condições de estresse integrado.
3. Ultrassom com OC-192 / SDH
4. Ethernet 10GBASE-LR/LW

Informações sobre pedidos

Número da peça	Descrição
SFP-10G-LR	Módulo transceptor 10G SFP+ LR 10KM, Hot Pluggable, Duplex LC, +3.3V, 1310nm DFB-LD, modo único

Perguntas frequentes

1. O que é 10GLR?

R: O módulo 10G LR 10KM da D-NET é um módulo transceptor óptico para aplicações de comunicação óptica serial de 10-Gb/s, o módulo SFP+ é compatível com SFF-8431, SFF-8432 e IEEE 802.3ae 10GBASE-LR.

2. O 10GBASE-LR é monomodo ou multimodo?

R: O módulo transceptor 10G SFP + LR 10KM da D-NET é adequado para transmissão remota, portanto, a fibra monomodo é coberta principalmente em 10 GBASE-LR SFP +, a distância de transferência de 10GBASE-LR SFP pode ser de até 10 km com um fibra monomodo

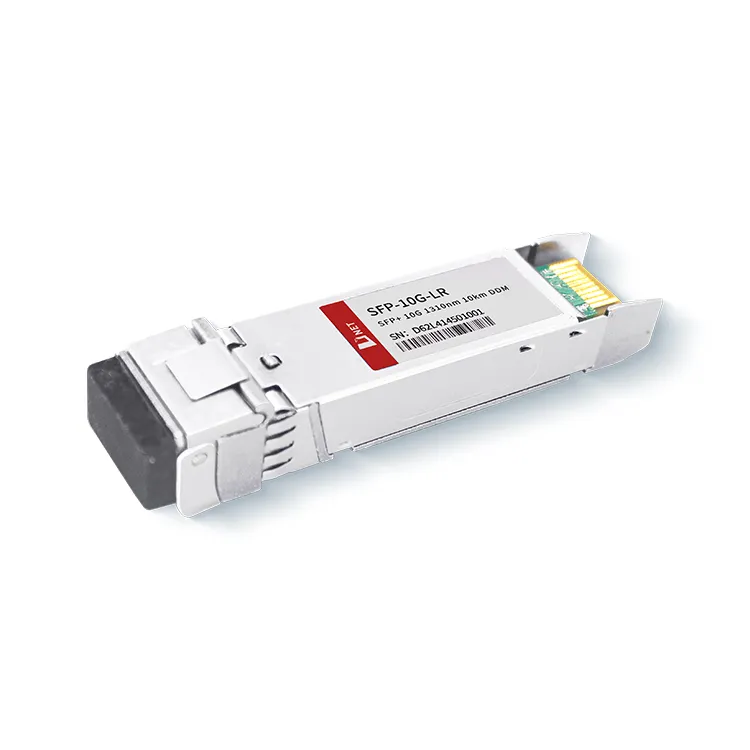

Módulo transceptor SFP+ 10G LR de 10 km
