Características
● Hot Pluggável
● Transmissor CWDM EML de 147nm, fotodetector APD
● A distância de transmissão é de até 80 km através da conexão SMF
● 2-interface de fio para especificações de gerenciamento compatível com interface de monitoramento de diagnóstico digital SFF 8472
● Compatível com RoHS
Aplicativos
● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Canal de fibra 10G
● Redes CWDM

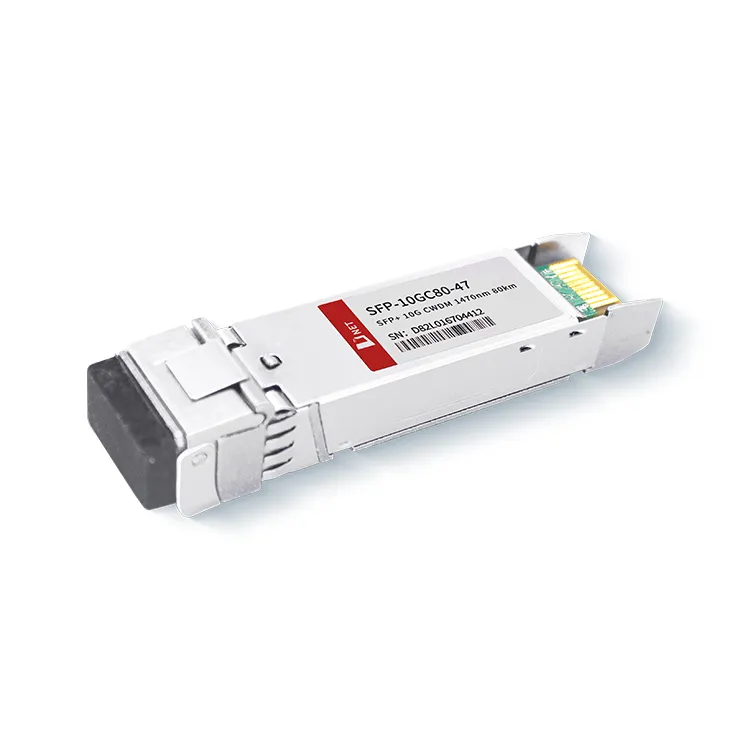

Detalhes do produto
Este transceptor óptico opera em um comprimento de onda de 1470 nm especificamente dentro do espectro CWDM, facilitando a multiplexação e demultiplexação eficiente de sinais em sistemas CWDM. Com uma distância máxima de transmissão de 80 quilômetros, é adequado para redes de comunicação de longa distância onde o alcance estendido é uma necessidade.
Tag: SFP+10G CWDM 1470km 80km, China SFP+10G CWDM 1470km 80km fabricantes, fornecedores, fábrica, transmissores ópticos, Cabo do disco rígido, Cabo do tipo de console de jogos a cabo cabo, Transceptor de LRM, Transceptor óptico para automação, cabo para transferência de dados paralelos
Avaliações Máximas Absolutas
|
Parâmetro |
Símbolo |
Min. |
Típico |
Máx. |
Unidade |
|
Temperatura de armazenamento |
TS |
-40 |
+85 |
grau |
|
|
Temperatura operacional da caixa |
OBRIGADA |
0 |
70 |
grau |
|
|
Tensão máxima de alimentação |
Vcc |
-0.5 |
4 |
V |
|
|
Umidade relativa |
RH |
0 |
85 |
% |
Características Elétricas
(TOP=0 a 70grau, VCC=3,135 a 3,465 Volts)
|
Parâmetro |
Símbolo |
Min. |
Típico |
Máx. |
Unidade |
Observação |
|
Tensão de alimentação |
Vcc |
3.135 |
3.465 |
V |
|
Corrente de fornecimento |
Icc |
600 |
mamã |
|||
|
Consumo de energia |
P |
2 |
W |
|||
|
Seção do Transmissor |
||||||
|
Impedância diferencial de entrada |
Rin |
100 |
Ω |
1 |
||
|
Tensão DC de terminação única de entrada Tx Tolerância (Ref VeeT) |
V |
-0.3 |
4 |
V |
||
|
Oscilação diferencial da tensão de entrada |
Vin, pp |
180 |
700 |
Mv |
2 |
|
|
Tensão de desativação de transmissão |
DC |
2 |
Vcc |
V |
3 |
|
|
Tensão de habilitação de transmissão |
VEN |
Vee |
Vê+0.8 |
V |
||
|
Seção do receptor |
||||||
|
Tolerância de tensão de saída de terminação única |
V |
-0.3 |
4 |
V |
||
|
Tensão diferencial de saída Rx |
Vô |
300 |
850 |
mV |
||
|
Tempo de subida e descida da saída Rx |
Tr/Tf |
30 |
obs: |
4 |
||
|
Falha de LOS |
Falha VLOS |
2 |
VccHOST |
V |
5 |
|
|
LOS Normal |
Norma VLOS |
Vee |
Vê+0.8 |
V |
5 |
|
Observação
1.Ele está conectado diretamente aos pinos de entrada de dados TX, com acoplamento AC dos pinos ao IC do driver do laser.
2.O LOS é configurado como uma saída de coletor aberto. Ele deve ser puxado com um resistor variando de 4,7kΩ a 10kΩ na placa host. Durante a operação normal, ele gera um 0 lógico; em caso de perda de sinal, ele emite uma lógica
3.A tensão máxima de pull-up que pode tolerar é de 5,5V.
Parâmetros ópticos
(TOP=0 a 70 graus, VCC=30,135 a 3,465 Volts)
|
Parâmetro |
Símbolo |
Min. |
Típico |
Máx. |
Unidade |
Observação |
|
Seção do Transmissor |
||||||
|
Comprimento de onda central |
λc |
λ-6.5 |
λ+6.5 |
Nm |
||
|
largura espectral |
Δλ |
1 |
Nm |
|||
|
Potência óptica média |
Pavimentação |
0 |
+4 |
Dbm |
1 |
|
|
Laser desligado |
Poff |
-30 |
Dbm |
|||
|
Taxa de extinção |
pronto-socorro |
8.2 |
Db |
|||
|
Penalidade por Dispersão do Transmissor |
TDP |
3.0 |
Db |
2 |
||
|
Ruído de intensidade relativa |
Rin |
-128 |
dB/Hz |
3 |
||
|
Tolerância à perda de retorno óptico |
20 |
Db |
||||
|
Seção do receptor |
||||||
|
Comprimento de onda central |
λr |
1260 |
1620 |
Nm |
||
|
Sensibilidade do receptor (OMA) |
Sen |
-23 |
Dbm |
4 |
||
|
Sensibilidade ao Estresse (OMA) |
Enviar |
-21 |
Dbm |
4 |
||
|
Los Assert |
LOSA |
-34 |
- |
dBm |
||
|
Sobremesa |
PERDIDO |
-24 |
Dbm |
|||
|
A histerese |
PERDIDO |
0.5 |
Db |
|||
|
Sobrecarga |
Sentado |
-7 |
Dbm |
5 |
||
|
Refletância do receptor |
Rrx |
-12 |
Db |
Observação
1. Os valores de potência média são apenas informativos, de acordo com IEEE802.3ae.
2. Reflexão de 12dB.
3. Condições de testes de receptor estressados de acordo com IEEE802.3ae. O teste CSRS exige que a placa host seja compatível com SFF-8431.
4. Sobrecarga do receptor especificada no OMA e sob a pior condição de estresse abrangente.
Informações sobre pedidos
|
Número da peça |
Descrição |
|
SFP-10GC80-C60 |
Transceptor CWDM SFP+ de 10 Gb/s 80 km conectável a quente, LC duplex, +3 0,3 V, 1470 nm, CWDM EML e APD, modo único |
Perguntas frequentes
1. Para que são utilizadas as portas 10G SFP+?
A: 10G SFP+ geralmente transmite óptico em 850nm, 1310nm, 1550nm, CWDM, DWDM; SONET/SDH para 10Gbps, Fibre Channel, gigabit Ethernet, 10 gigabit Ethernet e outras aplicações, incluindo também links DWDM.
2. Posso usar transceptores SFP+ em portas SFP28?
R: Os transceptores SFP+ (10 Gigabit Ethernet) não podem ser usados diretamente em portas SFP28 (25 Gigabit Ethernet). Embora os módulos SFP+ e SFP28 usem o mesmo formato, eles operam em velocidades diferentes. Os módulos SFP+ suportam taxas de dados de até 10 Gbps, enquanto os módulos SFP28 suportam taxas de dados de até 25 Gbps. Além disso, as portas SFP28 foram projetadas para suportar níveis de energia mais elevados necessários para operação de 25 Gbps. Portanto, usar um transceptor SFP+ em uma porta SFP28 não será compatível e não funcionará.
