Descrição

Parâmetros técnicos

Características

● Grade ITU de 10 GHz, Banda C
● Transmissor DWDM EML, fotodetector APD
● Distância de transmissão da conexão SMF de até 80 km
● Com uma interface de monitoramento de diagnóstico digital compatível com SFF 8472
● Consumo de energia<1.5W
● Compatível com RoHS

Aplicativos

● Ethernet 10GBASE-ZR/ZW
● Sonet OC-192/SDH
● Canal de fibra 10G
● Redes DWDM

Detalhes do produto

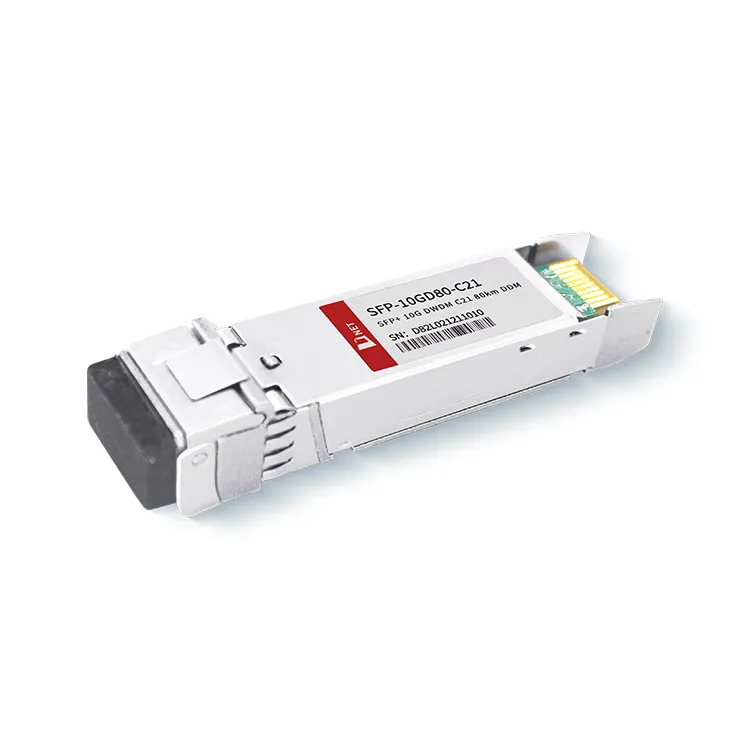

O SFP-10GD80-C21 foi projetado para aplicações de comunicação óptica serial de 10 Gb/s, onde converte um fluxo de dados elétricos seriais de 10 Gb/s em um sinal de saída óptica correspondente de 10 Gb/s e vice-versa, converter um sinal de entrada óptico de 10 Gb/s de volta em um fluxo de dados elétricos seriais de 10 Gb/s. Ele emprega um transmissor DWDM EML (Laser Modulado por Eletroabsorção) e um fotodetector APD (Avalanche Photo-Diode). O uso de uma carcaça metálica minimiza a interferência eletromagnética e o produto está em conformidade com os padrões RoHS.

Tag: SFP+10G DWDM C21 80km, China SFP+10G DWDM C21 80km fabricantes, fornecedores, fábrica, SFP-10G-DWDM-C21-80 SFP-10G-DWDM-C21-40 SFP-10G-DWDM-C60-40 SFP-10G-DWDM-C60-80 SFP-10G-DWDM-C21-40

Avaliações Máximas Absolutas

Parâmetro	Símbolo	Mínimo.	Típico	Máx..	Unidade
Temperatura de armazenamento	T_S	-40		+85	grau
Temperatura operacional da caixa	T_A	0		70	grau
Tensão máxima de alimentação	Vcc	-0.5		4	V
Umidade relativa	RH	0		85	%

Características Elétricas

(TOP=0 a 70grau, VCC=3,135 a 3,465 Volts)

Parâmetro	Símbolo	Mínimo.	Típico	Máx..	Unidade	Observação
Tensão de alimentação	Vcc	3.135		3.465	V
Corrente de fornecimento	Icc			450	mA
Consumo de energia	P			1.5	W
Seção do Transmissor
Impedância diferencial de entrada	R_em		100		Ω	1
Tolerância de tensão CC de terminação única de entrada Tx (Ref VeeT)	V	-0.3		4	V
Oscilação diferencial da tensão de entrada	Vin, pp	180		700	mV	2
Tensão de desativação de transmissão	V_D	2		Vcc	V	3
Tensão de habilitação de transmissão	V_PT	Vee		Vê+0.8	V
Seção do receptor
Tolerância de tensão de saída de terminação única	V	-0.3		4	V
Tensão diferencial de saída Rx	Vô	300		850	mV
Tempo de subida e descida da saída Rx	Tr/Tf	30			obs:	4
Falha de LOS	V_{Falha de LOS}	2		Vcc_HOSPEDAR	V	5
LOS Normal	V_{Norma LOS}	Vee		Vê+0.8	V	5

Observação
1. Conectado diretamente aos pinos de entrada de dados TX. Acoplamento AC dos pinos no IC do driver do laser.
2. 20%-80%
3. Em terminação diferencial de 100 ohms.
4. LOS é uma saída de coletor aberto. Deve ser obtido com 4,7k – 10kΩ na placa host. A operação normal é lógica 0; a perda de sinal é lógica 1. A tensão máxima de pull-up é 5,5V.

Parâmetros ópticos

(TOP=0 a 70grau, VCC=3,135 a 3,465 Volts)

Parâmetro	Símbolo	Mínimo.	Típico	Máx..	Unidade	Observação
Seção do Transmissor
Fim da vida útil do comprimento de onda óptico	λ	X-100	X	X+100	tarde
Comprimento de onda óptico – início da vida	λ	X-25	X	X+25	tarde
Potência óptica média	Pavimentação	0		+5	dBm	1
Laser desligado	Poff			-30	dBm
Taxa de extinção	pronto-socorro	8.2			dB
Penalidade por Dispersão do Transmissor	TDP			3.0	dB	2
Ruído de intensidade relativa	Rin			-128	dB/Hz	3
Tolerância à perda de retorno óptico		20			dB
Seção do receptor
Comprimento de onda central	λr	1480		1565	nm
Los Assert	LOS_A	-40		-	dBm
Sobremesa	LOS_D			-24	dBm
A histerese	LOS_H	0.5			dB
Sobrecarga	Sentado	-7			dBm	5
Refletância do receptor	Rrx			-12	dB

Observação
1. Reflexão de 12dB.
2. Condições de testes de receptor estressados de acordo com IEEE802.3ae. O teste CSRS exige que a placa host seja compatível com SFF-8431.
3. Sobrecarga do receptor especificada no OMA e sob a pior condição de estresse abrangente.

Informações sobre pedidos

Número da peça	Descrição
SFP-10GD80-C21	Transceptor DWDM SFP+ de 10 Gb/s 80 km hot pluggable, LC duplex, +3 0,3 V, 100 GHz, DWDM EML e APD, modo único

Perguntas frequentes

1. O que é 10G dwdm 80km?
R: 10G DWDM 80km refere-se a um tipo de tecnologia de comunicação óptica que permite a transmissão de dados a uma taxa de 10G em uma distância de 80km usando DWDM. DWDM é uma técnica que permite que múltiplos sinais ópticos, cada um transportado em um comprimento de onda diferente, sejam combinados e transmitidos através de uma única fibra óptica. Isto permite a utilização eficiente da largura de banda disponível e aumenta a capacidade da rede de fibra óptica.

2. Qual é a diferença entre CWDM e DWDM SFP?
R: A faixa de comprimento de onda do CWDM SFP é 1270-1610 nm. A distância máxima de transmissão é de 120 km. No entanto, o DWDM SFP tem comprimento de onda máximo de 1620 nm e distância máxima de transmissão de 200 km.
