Descrição

Parâmetros técnicos

Características

● Pacote SFP hot-plug
● Conector LC duplex
● Grade ITU de 10 GHz, Banda C
● Fonte de alimentação:+3,3V
● Concha metálica, para reduzir a interferência eletromagnética
● Consumo de energia<1.5W
● Faixa de temperatura: 0~ 70 graus

Detalhes do produto

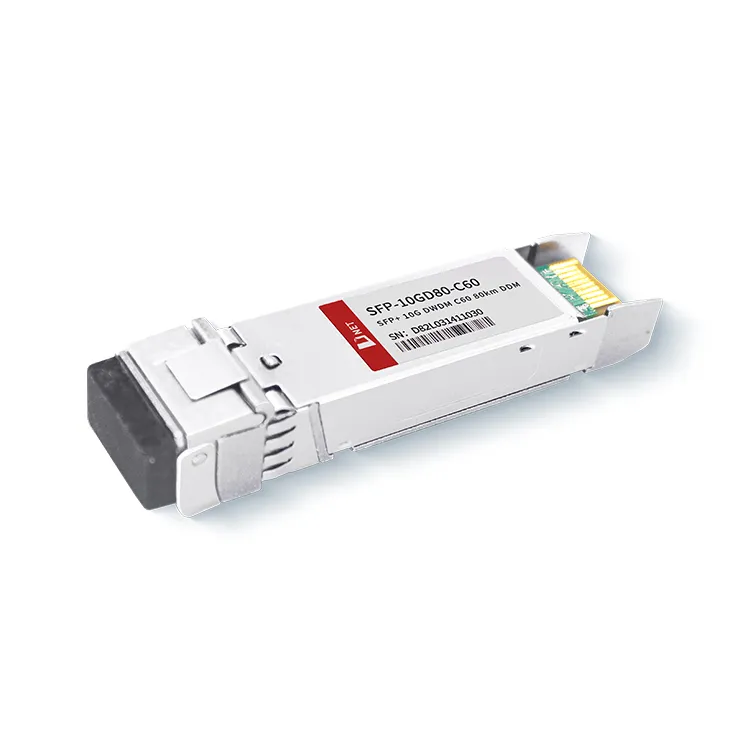

O transceptor óptico 10G DWDM 80KM C60 da D-net suporta taxas de bits que variam de 9,95 a 11,3 Gb/s. Ao utilizar a tecnologia DWDM, este transceptor permite a transmissão simultânea de múltiplos comprimentos de onda em uma única fibra óptica, aumentando assim a capacidade da rede e otimizando o uso da largura de banda. A designação C60 significa que o módulo opera dentro da faixa de comprimento de onda da banda C. Os transceptores SFP+ DWDM 80KM C60 são comumente implantados em redes Ethernet 10GBASE-ZR/ZW, Sonet OC-192/SDH, Fibre Channel 10G e DWDM.

Tag: SFP+10G DWDM C60 80km, China SFP+10G DWDM C60 80km fabricantes, fornecedores, fábrica, SFP-10G-DWDM-C21-40 SFP-10G-DWDM-C60-80 SFP-10G-DWDM-C21-80 SFP-10G-DWDM-C21-80 SFP-10G-DWDM-C60-40

Avaliações Máximas Absolutas

Parâmetro	Símbolo	Mínimo.	Típico	Máx..	Unidade
Temperatura de armazenamento	T_S	-40		+85	grau
Temperatura operacional da caixa	T_A	0		70	grau
Tensão máxima de alimentação	Vcc	-0.5		4	V
Umidade relativa	RH	0		85	%

Características Elétricas

(TOP=0 a 70grau, VCC=3,135 a 3,465 Volts)

Parâmetro	Símbolo	Mínimo.	Típico	Máx..	Unidade	Observação
Tensão de alimentação	Vcc	3.135		3.465	V
Corrente de fornecimento	Icc			450	mamã
Consumo de energia	P			1.5	W
Seção do Transmissor
Impedância diferencial de entrada	R_em		100		Ω	1
Tolerância de tensão CC de terminação única de entrada Tx (Ref VeeT)	V	-0.3		4	V
Oscilação diferencial da tensão de entrada	Vin, pp	180		700	Mv	2
Tensão de desativação de transmissão	V_D	2		Vcc	V	3
Tensão de habilitação de transmissão	V_PT	Vee		Vê+0.8	V
Seção do receptor
Tolerância de tensão de saída de terminação única	V	-0.3		4	V
Tensão diferencial de saída Rx	Vô	300		850	Mv
Tempo de subida e descida da saída Rx	Tr/Tf	30			obs:	4
Falha de LOS	V_{Falha de LOS}	2		Vcc_HOSPEDAR	V	5
LOS Normal	V_{Norma LOS}	Vee		Vê+0.8	V	5

Parâmetros ópticos

(TOP=0 a 70grau, VCC=3,135 a 3,465 Volts)

Parâmetro	Símbolo	Mínimo.	Típico	Máx..	Unidade	Observação
Seção do Transmissor
Fim da vida útil do comprimento de onda óptico	λ	X-100	X	X+100	tarde
Comprimento de onda óptico – início da vida	λ	X-25	X	X+25	tarde
Potência óptica média	Pavimentação	0		+5	Dbm	1
Laser desligado	Poff			-30	Dbm
Taxa de extinção	pronto-socorro	8.2			Db
Penalidade por Dispersão do Transmissor	TDP			3.0	Db	2
Ruído de intensidade relativa	Rin			-128	dB/Hz	3
Tolerância à perda de retorno óptico		20			Db
Seção do receptor
Comprimento de onda central	λr	1480		1565	Nm
Los Assert	LOS_A	-40		-	dBm
Sobremesa	LOS_D			-24	Dbm
A histerese	LOS_H	0.5			Db
Sobrecarga	Sentado	-7			Dbm	5
Refletância do receptor	Rrx			-12	Db

Informações sobre pedidos

Número da peça	Descrição
SFP-10GD80-C60	Transceptor 10G DWDM 80KM C60 Hot Pluggable, Duplex LC, +3.3V, 100GHz, DWDM EML e APD, modo único

Perguntas frequentes

1. O que é DWDM SFP?
R: O módulo óptico DWDM SFP pertence a um tipo de módulo óptico WDM. O transceptor SFP+ DWDM 80KM C60 adota a tecnologia DWDM, que usa diferentes comprimentos de onda para reutilizar vários sinais ópticos em uma fibra óptica para transmitir dados.

2. Qual SFP é necessário para conexão de longa distância?
R: Os SFPs de modo único padrão podem transmitir até 10 km, enquanto os SFPs de modo único estendido, até 80 km. Para distâncias mais curtas e uma opção mais barata, os SFPs multimodo são uma ótima solução. Um SFP multimodo padrão pode transmitir até 500 m, enquanto um SFP multimodo estendido, até 2 km.
