Serviço de módulo transceptor óptico da D-net
● Assistência de compatibilidade:A D-NET oferece serviços de compatibilidade para garantir que os módulos ópticos sejam compatíveis com equipamentos dos principais fabricantes.
● Serviços personalizados:A D-NET oferece opções de personalização OEM para seus produtos. Mediante solicitação, os clientes podem ter etiquetas de logotipo coloridas adaptadas às suas necessidades.
● Período de entrega padrão:3 dias
● Amplas soluções de remessa:A D-NET colabora com empresas de courier altamente conceituadas, como SF, FedEx, DHL, UPS e outras, para garantir serviços de remessa confiáveis.
Características
● Suporta taxas de bits de até 1,25 Gbps
● Apresenta uma área de cobertura SFP hot-plug
● Equipado com laser CWDM DFB e fotodetector PIN, capaz de transmissão de até 80 km em SMF
● Compatível com especificações SFP MSA e SFF-8472, apresentando um receptáculo LC duplex
● Compatível com RoHS
● Alimentado por uma única fonte de alimentação de +30,3V
● Incorpora monitoramento de diagnóstico digital em tempo real
● Faixa de temperatura da caixa operacional:
-Padrão: 0 a +70 grau
- Industrial: grau -40 a +85
Aplicativos
● Sistemas ópticos de 1,25 Gbps
● Ethernet Gigabit
● Fibre Channel de 1,063 Gbps
● Outros links ópticos
Detalhes do produto
Os transceptores são totalmente compatíveis com o Contrato SFP Multi-Source e com as funções de diagnóstico digital especificadas no SFF-8472. Eles consistem em três componentes principais: um transmissor laser CWDM DFB, um fotodiodo PIN integrado com um pré-amplificador de transimpedância (TIA) e uma unidade de controle MCU. Todos os módulos estão em conformidade com os padrões de segurança de laser Classe I.
Tag: SFP 1G 1000base CWDM 1270nm 80km, China SFP 1G 1000base CWDM 1270nm 80km fabricantes, fornecedores, fábrica, Transceptor de fibra óptica, transmissores ópticos, cabo para recipientes, cabo de fuga periférica, cabo de unidade óptica de cabo, Cabo de interrupção DAC para dispositivo de áudio Wi-Fi
Avaliações Máximas Absolutas
|
Parâmetro |
Símbolo |
Mínimo |
Máx. |
Unidade |
|
Tensão de alimentação |
Vcc |
-0.5 |
4.5 |
V |
|
Temperatura de armazenamento |
Ts |
-40 |
+85 |
grau |
|
Umidade operacional |
- |
5 |
85 |
% |
Condições operacionais recomendadas
|
Parâmetro |
Símbolo |
Mínimo |
Típico |
Máx. |
Unidade |
|
|
Temperatura da caixa operacional |
Padrão |
Tc |
0 |
+70 |
grau |
|
|
Estendido |
-20 |
+80 |
grau |
|||
|
Industrial |
-40 |
+85 |
grau |
|||
|
Tensão da fonte de alimentação |
Vcc |
3.135 |
3.30 |
3.465 |
V |
|
|
Corrente da fonte de alimentação |
Icc |
300 |
mamã |
|||
|
Taxa de dados |
0.1 |
1.25 |
Gbps |
|||
Características ópticas e elétricas
|
Parâmetro |
Símbolo |
Mínimo |
Típico |
Máx. |
Unidade |
Notas |
||
|
Transmissor |
||||||||
|
Comprimento de onda central |
λc |
λc-6.5 |
λc |
λc+6.5 |
nm |
|||
|
Largura espectral (-20dB) |
Δλ |
1 |
Nm |
|||||
|
Taxa de supressão de modo lateral |
SMSR |
30 |
- |
Db |
||||
|
Potência média de saída |
Pfora |
0 |
+4.0 |
Dbm |
1 |
|||
|
Taxa de extinção |
pronto-socorro |
9.0 |
Db |
|||||
|
Diferencial de oscilação de entrada de dados |
VEM |
180 |
1200 |
Mv |
2 |
|||
|
Impedância Diferencial de Entrada |
ZEM |
90 |
100 |
110 |
Ω |
|||
|
Desativar TX |
Desativar |
2.0 |
Vcc |
V |
||||
|
Habilitar |
0 |
0.8 |
V |
|||||
|
Falha de transmissão |
Falta |
2.0 |
Vcc |
V |
||||
|
Normal |
0 |
0.8 |
V |
|||||
|
Receptor |
||||||||
|
Comprimento de onda central |
λc |
1270 |
1610 |
Nm |
||||
|
Sensibilidade do receptor |
-26 |
Dbm |
3 |
|||||
|
Sobrecarga do receptor |
-1 |
Dbm |
3 |
|||||
|
LOS De-Assert |
LOSD |
-27 |
Dbm |
|||||
|
Afirmação LOS |
LOSA |
-38 |
Dbm |
|||||
|
Histerese LOS |
0.5 |
4 |
Db |
|||||
|
Diferencial de oscilação de saída de dados |
Vfora |
600 |
800 |
1000 |
Mv |
4 |
||
|
LOS |
Alto |
2.0 |
Vcc |
V |
||||
|
Baixo |
0.8 |
V |
||||||
Notas
1. A potência óptica é lançada no SMF.
2. Entrada PECL, acoplada e terminada internamente em CA.
3. Medido com um padrão de teste PRBS 27-1 a 1250Mbps, BER menor ou igual a 1×10-12.
4. Internamente acoplado a CA.

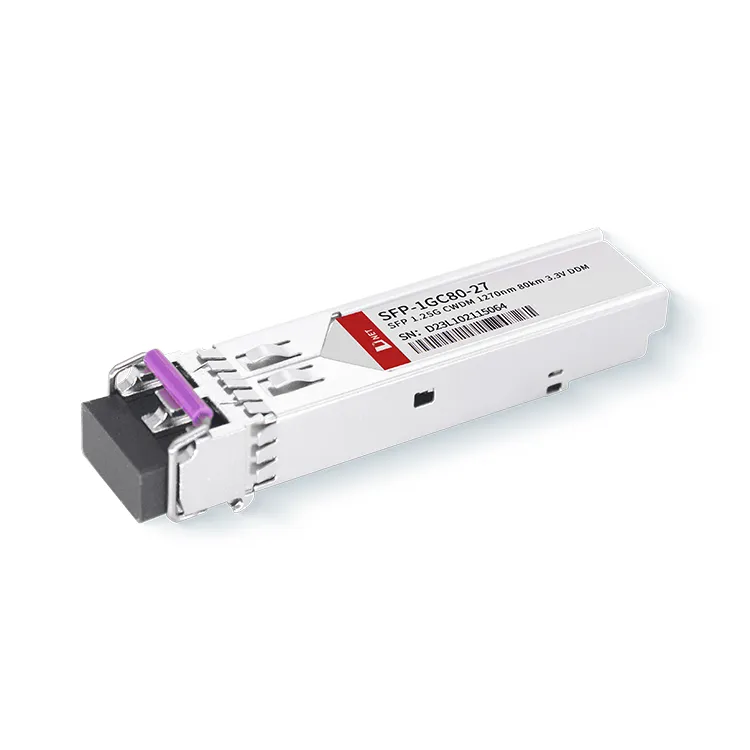

Informações sobre pedidos
|
Número da peça |
Descrição |
|
-1GC80-27 SFP |
Transceptor SFP CWDM de 1,25 Gbps, modo único, alcance de 80 km |
Perguntas frequentes
1. O que significa 1G SFP?
R: 1G SFP representa 1 Gigabit Small Form-factor Pluggable, que suporta uma velocidade de transmissão de dados de 1 Gigabit por segundo.
2. Como escolher o transceptor SFP?
1.Compatibilidade: Confirme se o módulo SFP é adequado para uso com seu hardware de rede.
2. Taxa de dados: Verifique a taxa de dados necessária com base nas demandas específicas de sua rede.
3.Tipo de fibra: Reflita se você utilizará cabos de fibra óptica monomodo ou multimodo.
4.Distância: Estabeleça a extensão entre os pontos de transmissão e recepção em sua rede.
5.Tipo de conector: Verifique o tipo de conector necessário para seus dispositivos de rede.
