Características
● Em conformidade com IEEE Std 802.3-2005 Gigabit
Ethernet 1000Base-LX
● Especificações de acordo com SFF-8074i e
SFF-8472, revisão 9.5
● Monitoramento de diagnóstico digital disponível
● Laser Fabry-Perot (FP) de 1310 nm não resfriado
● Links de dados bidirecionais de até 1,25 Gb/s
● Compatível com conector LC duplex
● Fonte de alimentação única +3.3V DC
● Pegada SFP hot-pluggable
● Certificado de segurança a laser Classe 1
● Opções de temperatura de operação
-(Comercial) -10oC a +70oC
-(Estendido) -10oC a +85oC
-(Industrial) -40oC a +85oC
● Até 10 km em 9/125µm SMF
● Em conformidade com RoHS
Formulários
● Ethernet 1000Base-LX de 1,25 Gb/s
● Canal de fibra de 1,0625 Gb/s
● Roteador empresarial
Detalhes do produto

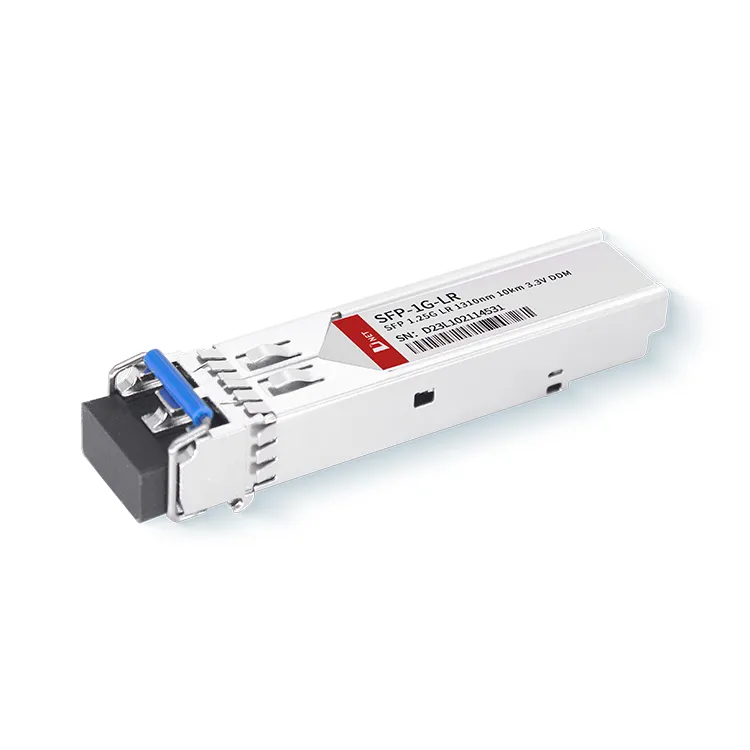

O módulo óptico SFP de 1,25 G, 131 nm e 10 km é uma solução versátil e confiável para redes de comunicação óptica, oferecendo transmissão de dados em alta velocidade em longas distâncias com excelente qualidade de sinal e estabilidade. Eles são compatíveis com IEEE Std 802. Gigabit Ethernet 1000Base-LX e Fibre Channel FC- PI Rev.8.0.
Tag: SFP 1G 1000base LR 10km 1310nm, China SFP 1G 1000base LR 10km 1310nm fabricantes, fornecedores, fábrica, Transceptor de SFP de nível industrial
Classificações máximas absolutas
Tensões acima das classificações máximas absolutas podem causar danos permanentes ao dispositivo. Essas são apenas classificações de tensão absoluta. A operação funcional do dispositivo não está implícita nessas ou em quaisquer outras condições acima daquelas fornecidas nas seções operacionais da folha de dados. A exposição a classificações máximas absolutas por períodos prolongados pode afetar adversamente a confiabilidade do dispositivo.
|
Parâmetro |
Símbolo |
MínimoImuno |
Máx.Imuno |
Unidade |
|
Temperatura de armazenamento |
TS |
-40 |
85 |
oC |
|
Humidade relativa |
Direito |
5 |
95 |
% |
|
Tensão de alimentação |
VCC |
-0.5 |
4.0 |
V |
Condições de operação recomendadas
|
Parâmetro |
Símbolo |
Mínimo |
Tipo |
Máx. |
Unidade |
|
|
Temperatura da caixa de operação |
DNET-03S10-31 |
TC |
-10 |
25 |
70 |
oC |
|
DNET-03S10-31I |
TC |
-40 |
25 |
85 |
oC |
|
|
Tensão de alimentação |
VCC |
3.135 |
3.3 |
3.465 |
V |
|
|
Taxa de dados |
- |
- |
1.25 1.0625 |
- |
Gb/s |
|
Características elétricas do transceptor
|
Parâmetro |
Símbolo |
Mínimo |
Típica |
Máximo |
Unidade |
Notas |
|
Módulo de corrente de alimentação |
ICC (Instituto de Tecnologia da Informação) |
- |
- |
220 |
mA |
- |
|
Entrada diferencial do transmissor Tensão (TD +/-) |
- |
300 |
- |
2200 |
mVP-P |
1 |
|
Tensão de saída diferencial do receptor (RD +/-) |
- |
600 |
- |
1200 |
mVP-P |
2 |
|
Saída de baixa velocidade: Falha do transmissor (TX_FAULT) / Perda de Sinal (LOS) |
VOH |
2.0 |
- |
Vc |
V |
3 |
|
VOL |
0 |
- |
0.8 |
V |
- |
|
|
Saída de baixa velocidade: Desativar transmissor (TX_DISABLE), MOD_DEF 1, MOD_DEF 2 |
VIH |
2.0 |
- |
Vc |
V |
4 |
|
VIL |
0 |
- |
0.8 |
V |
- |
Notas
1. Acoplado internamente em CA e terminado em carga diferencial de 100Ω.
2. Acoplado internamente em CA, mas requer uma terminação diferencial de 100Ω ou interna ao serializador/desserializador.
3. Puxado externamente com um resistor de 4,7 KΩ-10 KΩ na placa host para VCCT, R.
4. Mod_Def1 e Mod_Def2 devem ser puxados externamente com um resistor de 4,7 KΩ-10 KΩ na placa host para VTCC,R.
Características ópticas do transmissor
|
Parâmetro |
Símbolo |
Mínimo |
Típica |
Máximo |
Unidade |
Notas |
|
Lançamento de potência óptica |
Pô |
-9 |
-6 |
-3 |
dBm |
- |
|
Faixa de comprimento de onda central |
λc |
1270 |
1310 |
1355 |
nm |
- |
|
Taxa de extinção |
EX |
9 |
- |
- |
dB |
- |
|
Largura espectral (RMS) |
Δλ |
- |
- |
4 |
nm |
- |
|
Tremor total |
TJ |
- |
- |
266 |
ps |
- |
|
Penalidade de dispersão |
- |
- |
- |
1 |
dB |
- |
|
Tempo de subida/queda óptica |
Tascender/Tcair |
- |
- |
260 |
ps |
- |
|
Pout @TX-Desabilitar Afirmado |
Pdesligado |
- |
- |
-45 |
dBm |
- |
Informações sobre pedidos
|
Número da peça |
Descrição |
|
SFP-1G-10KM |
Transceptor SFP monomodo de 1,25 Gb/s 1000BASE-LX |
Descrição dos produtos
1. Qual é a banda de 1310 nm?
R: Pertence à "banda O", usando a faixa de comprimento de onda de fibra de 1260–1360 nm, lasers de diodo de 1310 nm.
2. Qual a distância que o 1G LX SFP pode atingir?
A: Transceptor SFP monomodo de 1,25 Gb/s 1000BASE-LX, é um módulo óptico SFP LX padrão de 1310 nm e a distância de transmissão pode chegar a até 10 km. Ele opera a uma taxa de dados de 1,25 Gbps.
3. O que significa LX em SFP?
R: LX representa transmissão de longa distância, trabalhando a {{0}}nm (geralmente 1310nm), compatível com IEEE Std 802.3-2005 Gigabit Ethernet 1000Base-LX e Fibre Channel FC- PI-2 Rev.8.0.
