Descrição

Parâmetros técnicos

Características

● Taxa de dados dupla de operação de 1,25 Gbps/1,063 Gbps

Dois tipos:

A: transmissor laser FP de 1310 nm, receptor PIN de 1550 nm

B: Transmissor laser DFB de 1550 nm, receptor PIN de 1310 nm

A: transmissor laser FP de 1310 nm, receptor PIN de 1490 nm

B: Transmissor laser DFB de 1490nm, receptor PIN de 1310nm

● Compatível com SFP MSA e SFF-8472 com receptáculo simplex LC ou SC

● Monitoramento de diagnóstico digital:

Calibração Interna ou Calibração Externa

● Compatível com SONET OC-24-LR-1

● Compatível com RoHS

● +3fonte de alimentação única de 0,3 V

● Faixa de temperatura do gabinete operacional de

0 grau a +70 grau (Comercial) ou -40 grau a +85 grau (Industrial)

Aplicativos

● Ethernet Gigabit

● Fibre Channel

● Mudar para interface Switch

● Aplicativos de backplane comutados

● Interface roteador/servidor

● Outros sistemas de transmissão óptica

Avaliações Máximas Absolutas

Parâmetro	Símbolo	Mínimo	Máx.	Unidade
Tensão de alimentação	Vcc	-0.5	4.5	V
Temperatura de armazenamento	Ts	-40	+85	grau
Umidade operacional	-	5	85	%

Condições operacionais recomendadas

Parâmetro			Símbolo	Mínimo	Típico	Máx.	Unidade
Temperatura da caixa operacional		Comercial	Tc	0		+70	grau
Temperatura da caixa operacional		Industrial	Tc	-40		+85	grau
Tensão da fonte de alimentação			Vcc	3.13	3.3	3.47	V
Corrente da fonte de alimentação			Icc			300	mA
Taxa de dados	Ethernet Gigabit				1.25		Gbps
Taxa de dados	Fibre Channel				1.063		Gbps

Características ópticas e elétricas

Parâmetro		Símbolo		Mínimo	Típico	Máx.	Unidade	Notas
Transmissor
Comprimento de onda central			λc	1290	1310	1330	nm	RSPD-03BD20-3155I
				1530	1550	1570		RSPD-03BD20-5531I
				1290	1310	1330		RSPD-03BD20-3149I
				1470	1490	1510		RSPD-03BD20-4931I
Largura Espectral (RMS)			σ			4	nm
Largura espectral (-20dB)@DFB			∆λ			1	nm
Taxa de supressão do modo lateral@DFB			SMSR	30			dB
Potência média de saída			Beicinho	-9		-3	dBm	1
Taxa de extinção			pronto-socorro	9			dB
Diferencial de oscilação de entrada de dados			V_EM	400		1800	mV	2
Impedância Diferencial de Entrada			Z_EM	90	100	110	Ω
Desativar TX	Desativar			2.0		Vcc	V
	Habilitar			0		0.8	V
Falha de transmissão	Falta			2.0		Vcc	V
	Normal			0		0.8	V
Receptor
Comprimento de onda central			λc	1530		1570	nm	RSPD-03BD20-5531I
				1290		1330		RSPD-03BD20-3155
				1470		1510		RSPD-03BD20-4931I
				1290		1330		RSPD-03BD20-3149I
Sensibilidade do receptor						-23	dBm	3
Sobrecarga do receptor				-3			dBm	3
LOS De-Assert			LOS_D			-24	dBm
Afirmação LOS			LOS_A	-35			dBm
Histerese LOS				1		4	dB
Diferencial de oscilação de saída de dados			Vou	400		1800	mV	4
LOS			Alto	2.0		Vcc	V
			Baixo			0.8	V

Notas:

1. A potência óptica é lançada no SMF.

2. Entrada PECL, acoplada e terminada internamente em CA.

3. Medido com PRBS 2⁷-1 padrão de teste a 1250Mbps, BER menor ou igual a 1×10^-12.

4. Internamente acoplado a CA.

Perguntas frequentes

P: Qual é a diferença entre SFP e BIDI SFP?

R: A diferença entre SFP e BIDI SFP está no método de transmissão. SFP (Small Form-factor Pluggable) é um módulo óptico de uso geral que suporta transmissão unidirecional de fibra única ou bidirecional de fibra dupla, dependendo do tipo específico. Por outro lado, o BIDI SFP (SFP bidirecional) foi projetado especificamente para transmissão bidirecional de fibra única, utilizando tecnologia de multiplexação por divisão de comprimento de onda (WDM) para transmitir sinais em ambas as direções em uma única fibra, economizando assim recursos de fibra.

P: Qual é o alcance do 1G SFP?

R: A faixa de 1G SFP (1 Gigabit Small Form-factor Pluggable) pode variar dependendo do tipo de fibra e do módulo SFP específico usado. Geralmente, para fibra multimodo, os módulos 1G SFP podem atingir uma distância de transmissão de até 2 quilômetros. Para fibra monomodo, a distância de transmissão pode ser significativamente maior, normalmente variando de 10 quilômetros a 160 quilômetros, dependendo do módulo específico e de suas capacidades.

P: Qual é a distância máxima para SFP?

R: A distância máxima para SFP (Small Form-factor Pluggable) pode variar dependendo do tipo e padrão específico, mas normalmente varia até cerca de 100 metros (328 pés) para aplicações Ethernet padrão em fibra multimodo. Para fibra monomodo e certos módulos SFP avançados, as distâncias podem se estender por até 40 ou até 80 quilômetros (cerca de 25 a 50 milhas).

P: Qual é o alcance do BIDI SFP?

R: A gama de BIDI SFP (SFP Bidirecional) pode variar dependendo do módulo específico e do tipo de fibra utilizada. Normalmente, os módulos BIDI SFP são projetados para transmissão de longa distância em fibra monomodo, com distâncias que variam de 40 quilômetros até potencialmente ainda mais longas, dependendo das capacidades do módulo.

Tag: Módulo transceptor sfp bidi 20km de modo único de 1,25 gb/s, China Módulo transceptor sfp bidi 20 km de modo único de 1,25 gb/s fabricantes, fornecedores, fábrica, Transceptor de SFP de nível industrial

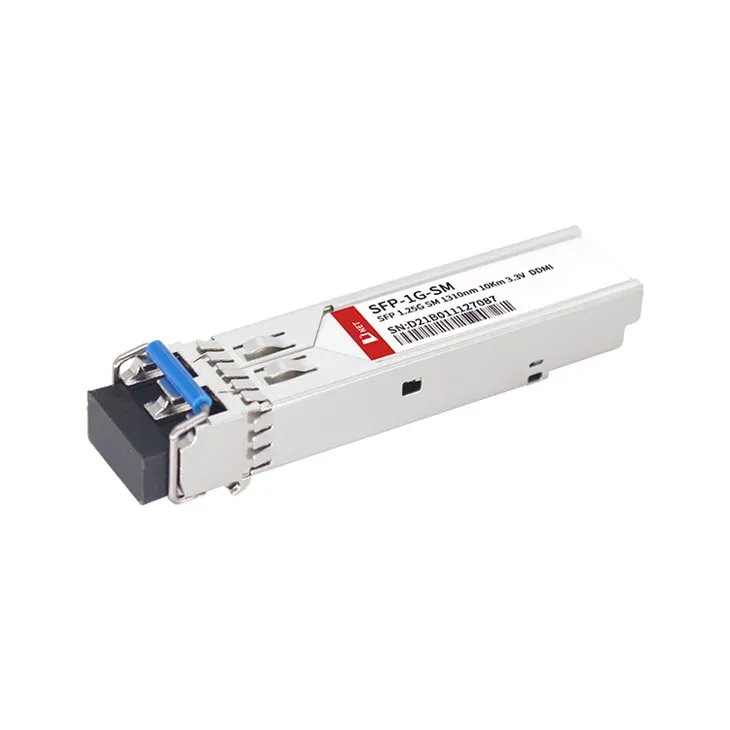

Módulo transceptor SFP BIDI 20KM de modo único de 1,25 Gb/s
