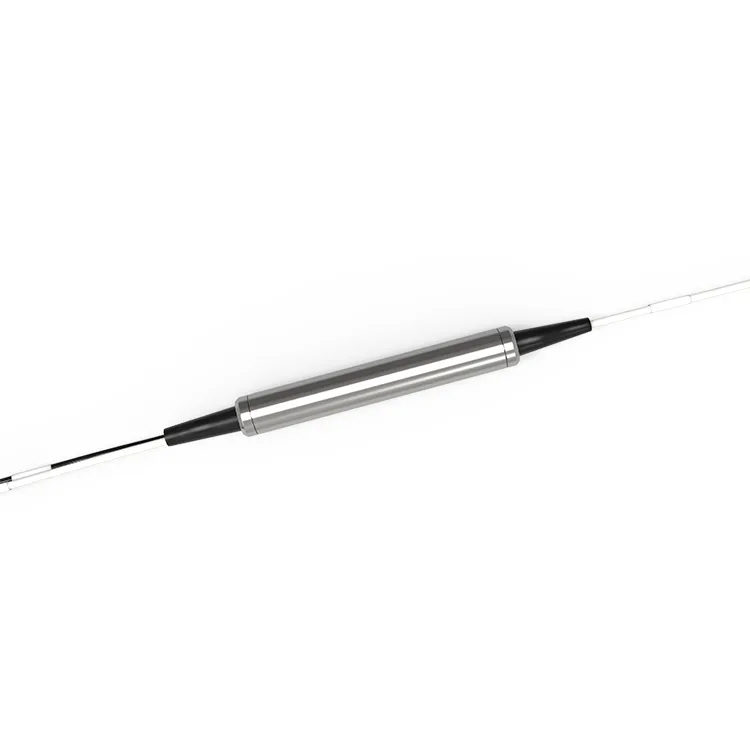

Componente do filtro 1625nm FWDM de OTDR

Componente OTDR FWDM 1625 da D-NET, utilizando tecnologia TFF (Thin Film Filter), baixa perda de inserção, com excelente confiabilidade e estabilidade. Os filtros OTDR 1625 são adequados para sistema de monitoramento de linha de cabo de fibra óptica, OTDR.

Enviar inquérito

Descrição

Parâmetros técnicos

Descrição do produto

OTDR (Optical Time Domain Reflectometer) é uma tecnologia usada para detectar reflexão e perda de sinal em links de comunicação de fibra óptica. O FWDM OTDR 1625nm é um componente de filtro usado para filtrar sinais ópticos de comprimento de onda diferente de 1625nm, adequado para a tecnologia FWDM, que é uma tecnologia que pode transmitir sinais ópticos de múltiplos comprimentos de onda em uma única fibra. Ao usar o componente OTDR FWDM 1625, podemos filtrar sinais de outros comprimentos de onda durante os testes e focar apenas nos sinais do comprimento de onda alvo, melhorando a exatidão e a precisão da medição.

Aplicativos

● Amplificadores ópticos
● TVCA
● OTDR

Tag: Componente de filtro OTDR 1625nm FWDM, fabricantes, fornecedores, fábrica de componentes de filtro OTDR 1625nm FWDM da China, fototransistores, transmissores ópticos, Fotodiodos de avalanche, lentes focais fixas, componentes ópticos para quitosana óptica, Fotodiodos PIN

Especificações do produto

Comprimento de onda	TX1625 RX1310/1490/1550nm	Tecnologia	TFF (filtro de filme fino)
Banda passante	1600~1670nm	Reflexão	1260~1580
Ondulação de banda passante	Menor ou igual a 0,30dB	IL @ banda passante	Menor ou igual a 0,60dB
Ondulação da banda de reflexão	Menor ou igual a 0,20dB	IL @ Reflexão	Menor ou igual a 0,40dB
Isolamento de transmissão (canal adj)	Maior ou igual a 30dB	Isolamento de transmissão (canal não adj)	Maior ou igual a 50dB
Isolamento de reflexão	Maior ou igual a 15dB	Perda dependente de polarização	Menor ou igual a 0.1dB
Dispersão do modo de polarização	Menor ou igual a 0,2ps	Estabilidade Térmica	Menor ou igual a 0.005N
Diretividade	Maior ou igual a 50dB	Perda de retorno	Maior ou igual a 45dB
Manuseio de energia óptica	Menor ou igual a 500mW	Temperatura	Operando -40 a 85 graus Armazenamento -40 a 85 graus
Tipo de fibra	SMF-28e	Dimensão do pacote	Aço ∮5,5 x L34mm ABS 902010nm

Observação.
1) Todas as especificações são baseadas em dispositivos sem conectores e garantidas em comprimento de onda, polarização e temperatura.
2) Os valores de PMD e dispersão cromática são garantidos pelo projeto.
3) As especificações estão sujeitas a alterações sem aviso prévio

Informações sobre pedidos

AA	- Pacote	-Tipo de conector	U/A	-1625	-Tipo de fibra	-Comprimento da fibra
	P: Aço	0: Sem conector	U: UPC		9: 0 fibra de 0,9mm	005: 0.5+/-0.1m
	B: CAIXA ABS	1:LC	R: APC		20:2,0 mm	01: 1.0+/-0.1m
	Outros	2: SC			30:2,0 mm	outros
		3: FC			Outros
		4: Outros

Perguntas frequentes

P: Qual é a função de um FWDM OTDR 1625nm?

R: A função dos filtros OTDR 1625 é permitir a transmissão de múltiplos sinais ópticos através de um único cabo de fibra óptica, aumentando assim a eficiência e a velocidade de transmissão de dados em uma rede.

P: O que é um OTDR e como funciona?

R: Um OTDR (Reflectômetro Óptico no Domínio do Tempo) é um dispositivo que usa pulsos ópticos para medir o comprimento, atenuação e características de perda de um cabo de fibra óptica. Ele envia um pulso de laser de alta potência para a fibra e depois mede a luz refletida para determinar a condição do cabo.
