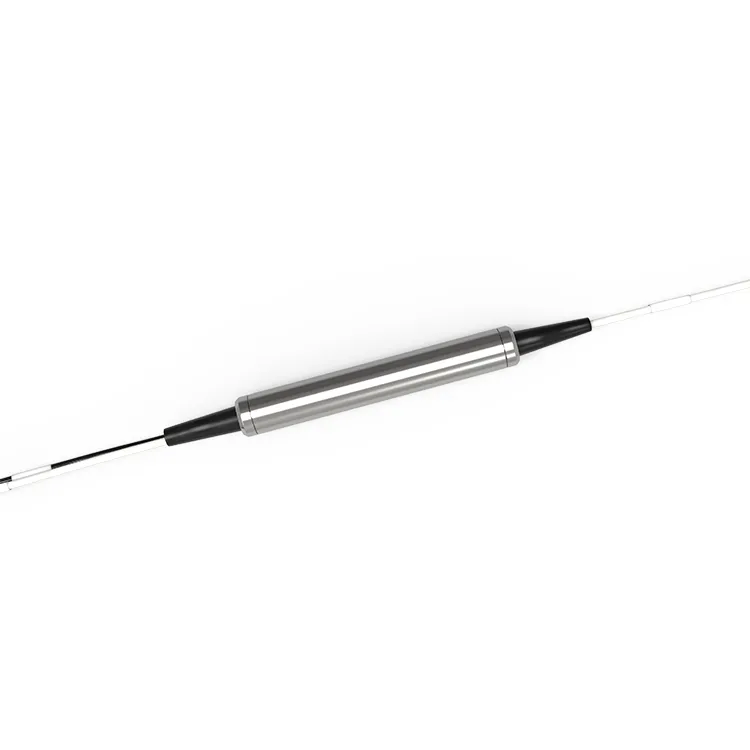

Filtro FWDM TX1550 RX1310 1490 Componente passivo

O FWDM é um componente crucial em sistemas de comunicação óptica, como Fiber-to-the-Home (FTTH) e redes de telecomunicações. Ele permite a transmissão eficiente de dados em distâncias mais longas com degradação mínima do sinal. O sinal TX em 1550 nm é comumente usado para comunicação de fibra óptica de longa distância devido à sua menor taxa de atenuação em comparação com comprimentos de onda mais curtos. Os sinais RX em 1310nm e 1490nm, por outro lado, são comumente usados em redes ópticas passivas (PONs) para transmissão de curta a média distância.

Enviar inquérito

Descrição

Parâmetros técnicos

Descrição do produto

O componente passivo do filtro FWDM TX1550 RX1310 1490 é um componente de comunicação óptica altamente eficiente e confiável projetado para separar e combinar comprimentos de onda com níveis de potência variados. Através da aplicação da tecnologia de divisão óptica, divide os sinais em comprimentos de onda distintos para transmissão, aumentando assim a eficiência da comunicação e garantindo uma transmissão de dados mais estável. Isto aumenta significativamente o desempenho geral do sistema de comunicação óptica. Ele é amplamente utilizado em amplificadores ópticos e aplicações CATV.

Tag: filtro fwdm tx1550 rx1310 1490 componente passivo, China filtro fwdm tx1550 rx1310 1490 fabricantes, fornecedores, fábrica de componentes passivos, lentes de olho de peixe, lentes infravermelhas, fototransistores, Fotodiodos PIN, lentes telefoto, lentes de grande angular

Especificações do produto

Comprimento de onda	TX1550RX1310/1490nm	Tecnologia	TFF (filtro de filme fino)
Banda passante	1540 ~ 1650 nm	Reflexão	1260~1360&1480~1500
Ondulação de banda passante	Menor ou igual a 0,30dB	IL @ banda passante	Menor ou igual a 0,60dB
Ondulação da banda de reflexão	Menor ou igual a 0,20dB	IL @ Reflexão	Menor ou igual a 0,40dB
Isolamento de transmissão (canal adj)	Maior ou igual a 30dB	Isolamento de transmissão (canal não adj)	Maior ou igual a 50dB
Isolamento de reflexão	Maior ou igual a 15dB	Perda dependente de polarização	Menor ou igual a 0.1dB
Dispersão do modo de polarização	Menor ou igual a 0,2ps	Estabilidade Térmica	Menor ou igual a 0.005N
Diretividade	Maior ou igual a 50dB	Perda de retorno	Maior ou igual a 45dB
Manuseio de energia óptica	Menor ou igual a 500mW	Temperatura	Operando -40 a 85 graus Armazenamento -40 a 85 graus
Tipo de fibra	SMF-28e	Dimensão do pacote	Aço ∮5,5 x L34mm ABS 902010nm

Observação.
1) Todas as especificações são baseadas em dispositivos sem conectores e garantidas em comprimento de onda, polarização e temperatura.
2) Os valores de PMD e dispersão cromática são garantidos pelo projeto.
3) As especificações estão sujeitas a alterações sem aviso prévio.

Informações sobre pedidos

AA	- Pacote	-Tipo de conector	U/A	-55	-Tipo de fibra	-Comprimento da fibra
	P: Aço	0: Sem conector	U: UPC	55: 1550nm	9: 0 fibra de 0,9mm	005: 0.5+/-0.1m
	B: CAIXA ABS	1:LC	R: APC		20:2,0 mm	01: 1.0+/-0.1m
	Outros	2: SC			30:2,0 mm	outros
		3: FC			Outros
		4: Outros

Perguntas frequentes

P: O que significa FWDM TX 1550nm RX 1310/1490nm?

R: Este dispositivo FWDM pode receber um sinal de 1310nm ou 1490nm e transmitir simultaneamente um sinal de 1550nm. O objetivo é transmitir vários sinais em uma única fibra.

P: Quais taxas de transferência de dados o FWDM TX 1550nm RX 1310/1490nm suporta?

R: O dispositivo suporta diferentes taxas de transmissão de dados, incluindo 1 Gbps, 10 Gbps, 40 Gbps e 100 Gbps, etc.

P: Qual é a função do FWDM TX 1550nm RX 1310/1490nm?

R: O dispositivo pode separar o sinal de 1310 nm ou 1490 nm do sinal de 1550 nm para reduzir a interferência entre sinais e melhorar a qualidade do sinal durante a transmissão.
