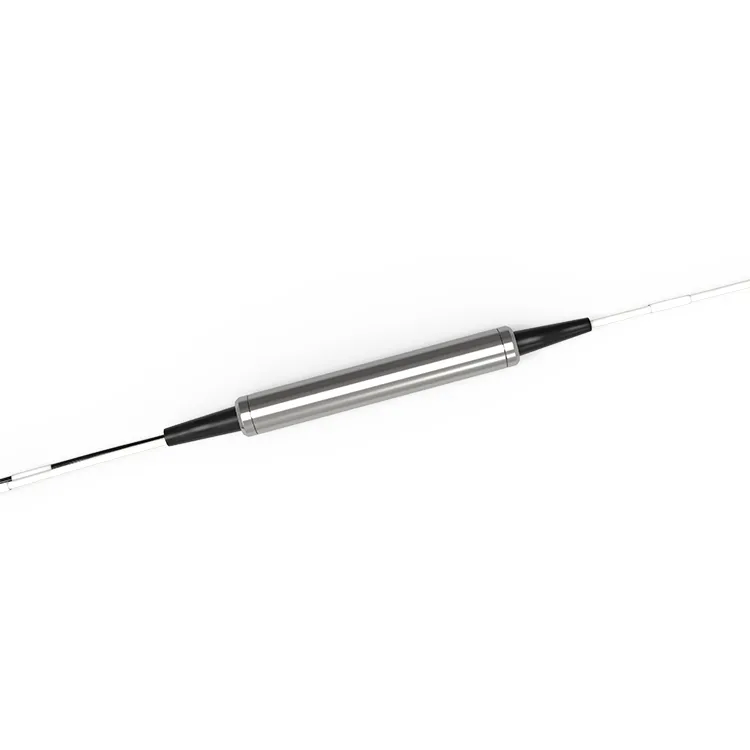

3 componente passivo do filtro do porto 50GHz DWDM

O componente de filtro DWDM de 50 GHz de 3 portas permite a multiplexação e demultiplexação de vários sinais ópticos em uma única fibra, usando a grade de comprimento de onda ITU. Componentes individuais estão disponíveis em espaçamento de canal ITU de 50 GHz. Esta tecnologia fornece a solução perfeita para empresas de telecomunicações, data centers e empresas em todo o mundo.

Enviar inquérito

Descrição

Parâmetros técnicos

Detalhes do produto

A frequência dos filtros DWDM de 50 GHz de 50 GHz pode filtrar e modular o sinal óptico dentro da largura de banda de 50 GHz. O componente de filtro DWDM de 50 GHz de 3 portas pode ser usado como um ponto de inserção, extração e monitoramento em um sistema de comunicação de fibra óptica. A tecnologia DWDM pode transmitir vários sinais ópticos com diferentes comprimentos de onda simultaneamente, o que aumenta muito a capacidade de transmissão dos sistemas de comunicação de fibra óptica. Os filtros DWDM de 50 GHz são amplamente utilizados em redes de acesso, sistemas Metro WDM, sistemas WDM de longa distância e redes corporativas.

Tag: Componente passivo de filtro de 3 portas 50GHz DWDM, China Fabricantes, fornecedores, fábrica de componentes passivos de filtro de 3 portas 50GHz DWDM, lentes focais fixas, transmissores ópticos, lentes de grande angular, Fotodiodos PIN, lentes de olho de peixe, fototransistores

Especificações do produto

Faixa de comprimento de onda	Canais ITU de banda C ou L 186,6 a 196,1 GHz	Tecnologia	TFF (filtro de filme fino)
Largura da banda de passagem @ -0,5dB	Maior ou igual a 0,22nm	Transmissão ondulação de banda passante	Menor ou igual a 0,40dB
Transmissão inserção perda	Menor ou igual a 0,8dB	Banda passante de reflexão ondulação	Menor ou igual a 0,20dB
Perda de inserção de reflexão	Menor ou igual a 0,40dB	Transmissão isolamento (canal adj)	Maior ou igual a 20dB
Transmissão isolamento (canal não adj)	Maior ou igual a 45dB	Isolamento de reflexão	Maior ou igual a 12dB
Dependente da polarização perda	Menor ou igual a 0,2dB	Modo de polarização dispersão	Menor ou igual a 0,2ps
Diretividade	Maior ou igual a 50dB	Perda de retorno	Maior ou igual a 45dB
Manuseio de energia óptica	Maior ou igual a 500	Temperatura	Operacional:-40 a +85 grau Armazenamento:-40 a +85 grau
Tipo de fibra	SMF-28e	Dimensão do pacote	∮5,5 x L34mm

Observação:
1) Todas as especificações são baseadas em dispositivos sem conectores e garantidas em comprimento de onda, polarização e temperatura.
2) Os valores de PMD e dispersão cromática são garantidos pelo projeto.3) As especificações estão sujeitas a alterações sem aviso prévio.

Informações sobre pedidos

RD-D	- Pacote	-Conector Tipo	U/A	-Plano de canal	-Tipo de fibra	-Comprimento da fibra	-50G
	P: Aço	0: Sem conector	U: UPC	C19	25: Fibra 250um	005: 0.5+/-0.1m	50G:50GHz
	G: Vidro	1:LC	R: APC	C20	90: Fibra 900um	01: 1.0+/-0.1m
		2: SC		C21		outros
		3: FC		outros
		4: Outros

Exemplo:RD-DS1U-C19-2505-50G: 3 portas 50GHZ DWDM C19 1562.23nm LC/UPC 250um 0,5M fibra de aço.

Perguntas frequentes

P: O que é um componente ITU DWDM de 3-porta de 50 GHz?

R: Um componente DWDM ITU de 3-porta de 50 GHz é um tipo de componente óptico que permite a multiplexação (combinação) e a demultiplexação (separação) de vários comprimentos de onda de luz em uma rede óptica. Ele foi projetado para operar dentro da rede da ITU (União Internacional de Telecomunicações), que especifica um conjunto de comprimentos de onda padrão para uso em comunicação óptica.

P: Qual é a perda de inserção de um componente ITU DWDM de 3-porta de 50 GHz?

R: A perda de inserção de transmissão de um componente ITU DWDM de {{0}}porta 50GHz é normalmente inferior a 0,8dB; A perda de inserção de reflexão é inferior a 0,40dB.
