Descrição

Parâmetros técnicos

Características

● Taxa de dados operacionais de até 25,78 Gbps
● Distância de transmissão de até 10 km
● Fotodiodo Pin de alta sensibilidade e TIA
● Conector duplex LC
● Conector hot plug de 20 pinos
● Baixo consumo de energia<1 W
● Ampla faixa de temperatura operacional de -20 a 70 graus
● Fonte de alimentação única +3,3V±5%
● Compatível com SFF-8472
● Totalmente compatível com RoHS

Detalhes do produto

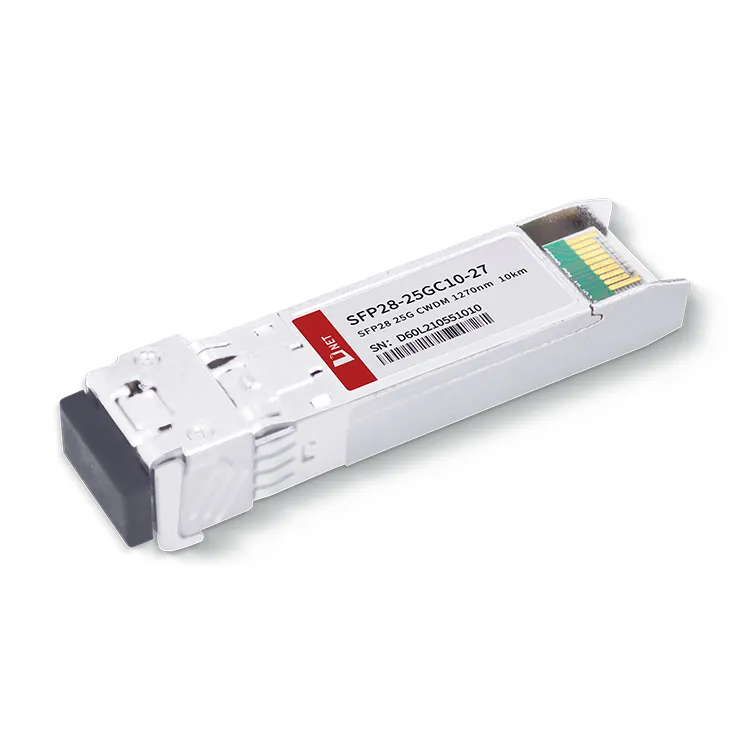

O módulo 25G CWDM 1270nm 10KM da D-net utiliza um laser CWDM DML e um receptor PIN. Tanto o canal de recepção quanto o de transmissão incorporam um circuito CDR integrado capaz de suportar uma taxa máxima de até 25,78 Gbps. O transceptor óptico colorido 25G 1270nm 10KM foi projetado para conservar recursos de fibra, reduzindo efetivamente os custos operacionais gerais para provedores de serviços. O módulo 25G 1270nm 10KM segue os padrões SFF-8472 e RoHS. O módulo transceptor 25G SFP28 CWDM 10KM encontra ampla aplicação em interconectividade de data centers, redes de transmissão óptica de operadoras de comunicação, redes de backhaul de estação base sem fio e cenários Ethernet corporativos.

Tag: Módulo transceptor SFP28 CWDM 1270nm, China SFP28 CWDM 1270nm módulo transceptor fabricantes, fornecedores, fábrica, SFP28-25G-SR SFP28-CWDM-1270 SFP28-25G-LR SFP28-DWDM-C21

Avaliações Máximas Absolutas

Parâmetro	Símbolo	Unidade	Mínimo	Máx.
Faixa de temperatura de armazenamento	Ts	^oC	-40	85
Umidade relativa	RH	%	0	95
Tensão máxima de alimentação	Vcc3	V	-0.5	4.0

Condições operacionais recomendadas

Parâmetro	Símbolo	Unidade	Mínimo	Tipo	Máx.
Faixa de temperatura da caixa operacional	Tc	^oC	-20		70
Tensão da fonte de alimentação	Vcc	V	3.14	3.3	3.46
Taxa de bits	BR	GB/s		25.78
Taxa de erro de bits	BER				5*10^-5
Comprimento máximo do link suportado	L	Km			10

Definição de portas elétricas

Parâmetro	Símbolo	Unidade	Mínimo	Tipo	Máx.	Observação
Tensão de alimentação	V_CC	V	3.14	3.3	3.46
Consumo de energia	P	mW			1000
Transmissor
Impedância Diferencial de Entrada	R_EM	Ω		100
Balanço de entrada de dados de extremidade única	V_EM	mVp-p	90		450
Tensão de desativação de transmissão	V_DIS	V	2		V_CCHOST
Tensão de habilitação de transmissão	V_PT	V	V_EE		V_EE+0.8
Tensão de declaração de falha de transmissão	V_FA	V	2		V_CCHOST
Tensão de desativação de falha de transmissão	V_FDA	V	V_EE		V_EE+0.4
Receptor
Balanço de saída de dados de extremidade única	V_DO	mVp-p	200		450
Falha de LOS	V_PERDIDO	V	2		V_CCHOST
LOS Normal	V_PERDEDOR	V	V_EE		V_EE+0.4

Características ópticas

(Tc=0 a 70 oC e Vcc= 30,14 a 3,46V)

Parâmetro	Símbolo	Unidade	Mínimo	Tipo	Máx.	Observação
Comprimento de onda nominal	λ	Nm	1271,1291,1311,1331,1351, 1371,1391,1411,1431,1451
Desvio de comprimento de onda	Δλ	nm	-6.5		+6.5
Potência média de saída	Pav	Dbm	-3		2
Largura espectral (-20dB)	s	nm			1
Taxa de extinção	pronto-socorro	Db	3.5
Taxa de supressão do modo lateral	SMSR	dB	30
Potência média de lançamento do transmissor desligado	POFF	Dbm			-30
Ruído de intensidade relativa	RIN	dB/Hz			-128
Comprimento de onda central	λC	nm	1260		1620
Sensibilidade do receptor (OMA)	RSENSE	Dbm			-11.3	1
Sobrecarga do receptor (OMA)	Pmáx	Dbm	2.2
Perda de retorno óptico		Db			-26
Afirmação LOS	LOSA	Dbm	-30
LOS Desafirmar LOS	PERDIDO	Dbm			-17
Histerese LOS		Db	0.5

Note1: Measured at 25.78125Gb/s,ER>3,5dBm, PRBS 231-1 e BER melhor ou igual a 5E-5;

Informações sobre pedidos

Número da peça	Descrição
28-25GC10-27 SFP	transceptor ótico de 25G CWDM 1270nm 10KM LC

Perguntas frequentes

1. O que é uma porta 25G SFP28?

R: A porta SFP28 da D-NET é para uma porta de velocidade 25G de tamanho semelhante à porta 10G SFP+.

2. SFP28 é uma Ethernet?

R: Ethernet SFP28 é para clientes que estão implantando 25GbE, módulo SFP28, baseado no formato de pacote SFP+, suporta o padrão Ethernet 25G. A compatibilidade retroativa com 10GbE oferece um caminho de migração natural para clientes que precisam de mais largura de banda.
