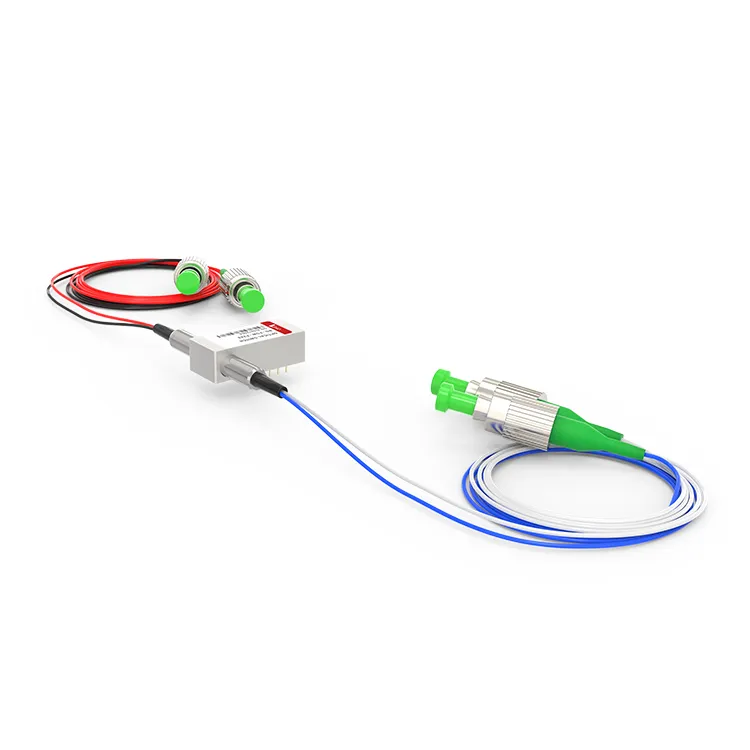

Interruptor óptico mecânico F2X2 OPTO

Interruptor óptico mecânico F2X2 OPTO
O Switch Óptico Mecânico F2X2 é um dispositivo de Switch Óptico Mecânico completo com duas portas de entrada e duas portas de saída. Ele adota a estrutura mecânica para realizar a comutação de roteamento de sinal óptico e comuta o sinal óptico de uma porta de entrada para outra porta de saída por operação mecânica.

Enviar inquérito

Descrição

Parâmetros técnicos

Detalhes do produto

O interruptor optomecânico F2X2 opera direcionando ou bloqueando o sinal óptico de entrada para conectar o canal óptico à fibra óptica de saída. A versão com trava mantém o caminho óptico selecionado mesmo depois que o sinal da unidade é removido, enquanto a versão sem trava assume como padrão a posição ligada ou desligada quando a energia é perdida. O switch óptico mecânico F2X2 apresenta uma perda de inserção inferior a 1,0dB e um tempo de resposta rápido, permitindo a comutação de sinais ópticos no nível de nanossegundos, atendendo assim às demandas de transmissão de alta velocidade.

Tag: interruptor óptico mecânico opto f2x2, China fabricantes, fornecedores, fábrica de interruptores ópticos opto mecânico f2x2 na China, Interruptor óptico mecânico

Especificações do produto

Comprimento de onda operacional	1240% 7e1680nm (SM)	Perda de inserção	Menor ou igual a 1.0dB
Perda Dependente do Comprimento de Onda	Menor ou igual a 0,25dB	Perda Dependente de Polarização	Menor ou igual a 0,05dB
Perda Dependente da Temperatura	Menor ou igual a 0,20dB	Perda de retorno	SM Maior ou igual a 55dB
Conversa cruzada	SM Maior ou igual a 70dB	Tempo de troca	Menor ou igual a 8ms
Repetibilidade	Menor ou igual a ±0.02dB	Durabilidade	Maior ou igual a 10⁷vezes
Tensão operacional	3 ou 5V	Tipo de interruptor	Sem travamento/travamento
Temperatura operacional	－20~+70 graus	Temperatura de armazenamento	－40~+85 graus
Potência óptica	Menor ou igual a 500mW	Dimensão	27.0C×12,5W×8,4A mm

Configurações de pinos

Tipo	Rota Óptica	Acionamento elétrico				Sensor de estado
F2×2	Rota Óptica	Pino 1	Pino 5	Pino 6	Pino 10	Fixar 2-3	Fixar 3-4	Fixar 7-8	Fixar 8-9
Travamento	P1-P4,P2-P3	--	--	GND	V＋	Fechar	Abrir	Abrir	Fechar
Travamento	P1-P3,P2-P4	V＋	GND	--	--	Abrir	Fechar	Fechar	Abrir
Sem travamento	P1-P4,P2-P3	--	--	--	--	Fechar	Abrir	Abrir	Fechar
Sem travamento	P1-P3,P2-P4	V＋	--	--	GND	Abrir	Fechar	Fechar	Abrir

Dimensões Mecânicas (Unidade:mm)

Rota Óptica

Informações sobre pedidos

RD-FSW

-F2X2-

-Comprimento de onda-

-Tipo de interruptor-

-Tensão-

-Tipo de fibra-

-Pacote-

-Comprimento da fibra-

-Conector-

1060＝1

C＋L＝2

1310＝3

1410＝4

1550＝5

650＝6

780＝7

1260-1610=A

1310/1550＝9

850=8

Especial＝0

Travamento＝1

Sem travamento＝2

MINI Travamento＝3

MINI sem travamento＝4

Especial＝0

3V=3

5V=5

Especial＝0

SM28=1

50/125=5

62.5/125=6

Especial＝0

Fibra nua=1

Tubo de 900um=3

Especial＝0

0.25m=1

0.5m=2

1.0m=3

Especial＝0

Nenhum=1

FC/PC=2

FC/APC=3

SC/PC=4

SC/APC=5

ST/PC=6

LC/PC=7

LCD duplex=8

Especial＝0

Perguntas frequentes

P: O interruptor óptico mecânico F2X2 suporta controle remoto?

R: Sim, vários switches optomecânicos F2x2 oferecem recursos de controle remoto, permitindo operações de comutação remota e monitoramento de status por meio de uma interface de controle ou comunicação.

P: Quão rápido o interruptor optomecânico F2x2 funciona?

R: O switch óptico mecânico F2X2 possui tempo de resposta rápido e é capaz de alternar caminhos ópticos em nanossegundos.
